Quais são os softwares para Programar um CLP, e seus fabricantes?
Os principais softwares são:
- LOGO! – Siemens
- CLIC 02 – Weg
- ZELIO – Schneider
- Série TM – Schneider
COMO PROGRAMAR UM CLP USANDO O SOFTWARE LOGO! DA SIEMENS
Logo de cara podemos ver que temos 3 linguagens de programação do CLP disponíveis.
Isso por que na norma é dita que todo CLP tem que ter de 2 a 3 linguagens diferentes do CLP.
No software LOGO!, da Siemens são a Function Block Diagram (FBD), Ladder, e aUDF Diagram (UDF).
Usando a linguagem Ladder no CLP, temos todos os elementos no lado esquerdo.
E vamos criar um programa, onde vamos ter um Contato Normal Aberto, um Contato Normal Fechado, e uma Bobina:
E podemos simular esse programa dentro do CLP.
Na linguagem FBD, esse mesmo programa ficaria assim ficaria assim:
COMO PROGRAMAR UM CLP USANDO O SOFTWARE CLIC 02 DA WEG
Nele podemos programar em Ladder e em Function Block Diagram (FBD).
Assim que escolhemos a linguagens, podemos escolher o controlador, e encontramos o nosso diagrama Ladder.
Você pode se perguntar, como colocar os elementos?
Eles estão na parte de baixo do programa.
Nele podemos fazer o mesmo programa feito no anterior, só que em outro software.
Na linguagem FBD, esse mesmo programa ficaria assim ficaria assim:
COMO PROGRAMAR UM CLP USANDO O SOFTWARE ZELIO DA SCHNEIDER
Agora vamos criar um novo programa no ZELIO.
Logo em seguida precisamos selecionar a categoria do módulo.
Estamos usando o de 24V, e clicamos em avançar.

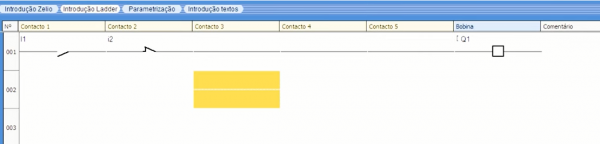

E ele vai abrir aqui para mim o Ladder.
E na parte de baixo do programa, nós temos os elementos para colocar no programa.
Nele podemos fazer o mesmo programa feito no anterior, só que em outro software.
E podemos simular ele também, para verificar se está funcionando corretamente no CLP, como desejado.
COMO PROGRAMAR UM CLP USANDO O SOFTWARE SOMACHINE DA SCHNEIDER
E por fim, nós temos o software que nós usamos na escola Sala da Elétrica, dentro da Certificação Eletricista Industrial.

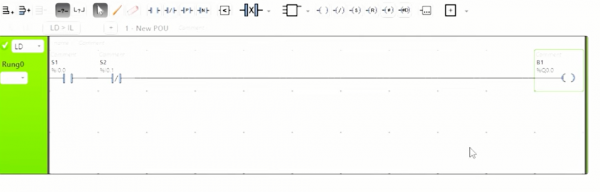

Nós vamos fazer a mesma programação em Ladder feita anteriormente.
Como percebeu, todos os softwares que nós passamos, tem a linguagem Ladder para programar o CLP.
No SoMachine, como nos anteriores, você pode simular o seu programa.
QUAL OUTRA LINGUAGEM TEMOS DENTRO DO SOMACHINE?

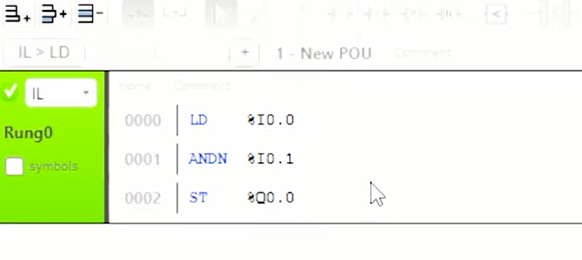

Temos também o Instruction List, e podemos transformar esse mesmo programa feito em Ladder, para a Instruction List.
Sem precisar programar novamente, só transformando mesmo. Poderia ter feito o inverso também, de Instruction List para Ladder.
CONCLUSÃO
A linguagem de programação é isso, ela está transformando uma linguagem que é extremamente complexa, que é a linguagem de máquina.
E o que eles vão fazer de fato é colocar no CLP a linguagem de programação em nível de máquina, que ela consiga entender.
Por isso o profissional, o eletricista industrial precisa entender muito de CLP.
Você que é eletricista independente, ter essa qualificação é extremamente importante, para que você se torne um profissional de extremo valor.
E no futuro, um Eletricista Classe A.
