Um projeto elétrico qualificado e seguro deve ser feito de acordo com determinações rigorosas. A simbologia gráfica e as legendas utilizadas nesse tipo de projeto precisam estar em conformidade com as normas brasileiras de instalações elétricas.
É importante dominar a simbologia dos circuitos elétricos para conseguir desenvolver projetos eficientes, de modo a serem executados com total segurança pelos eletricistas.
Vale destacar a responsabilidade do técnico sobre a eficiência dos sistemas elétricos que ele projeta.
E se tiver algum erro no projeto elétrico por conta da simbologia?
Todo e qualquer erro num projeto de eletricidade que resulte em acidentes pode levar a uma investigação sobre a conduta profissional do eletricista.
Por isso, é fundamental dominar a simbologia que envolve um sistema elétrico para trabalhar com qualidade, ética e profissionalismo.
É de extrema importância ressaltar que os projetos de energia elétrica de residências, prédios e indústrias são desenvolvidos num conjunto que contém condutores elétricos, controles, sistemas de proteção e acessórios determinados pela ABNT, Associação Brasileira de Normas Técnicas.
Esses sistemas precisam respeitar as normas da NR-10, que prevê a Segurança em instalações e serviços em eletricidade.
A NBR-5410, que regula as instalações elétricas em baixa tensão, e a NBR-5444, que trata especificamente dos símbolos (embora cancelada, ainda continua a ser utilizada devido a não ter nenhuma substituição).

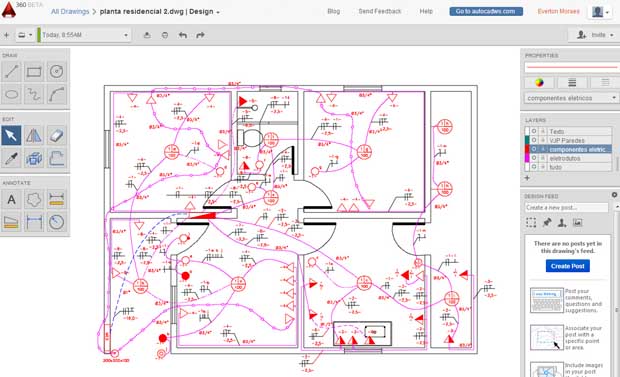

1 – Simbologias mais comuns em projetos elétricos residenciais
Nos projetos elétricos residenciais, temos alguns símbolos comuns, como aqueles que indicam lâmpadas, luminárias e refletores, os que indicam interruptores e os que indicam tomadas.
Vamos ver cada um desses elementos de forma mais objetiva:
a) Luminárias, refletores e lâmpadas
A simbologia das lâmpadas sempre acompanha a potência e tem uma letra que representa o retorno.
Os símbolos são indicados nos projetos elétricos de acordo com a potência e a localização.
Os símbolos e legendas mais comuns são os que indicam um ponto de luz incandescente ou fluorescente no teto, que também pode ser usado para demonstrar o número de lâmpadas no sistema e sua potência em Watts;
Os símbolos que apresentam ponto de luz embutido, ponto de luz na parede, sinalização de tráfego, refletores, postes com luminárias, pontos de luz de emergência com alimentação independente e outros tipos de simbologia.
De uma forma geral, todos os símbolos são representados por círculos pintados ou com outros elementos gráficos sobrepostos, além de números e letras minúsculas que representam circuitos e pontos de comando.
Também é necessário dominar algumas grandezas da luminotécnica, como: Fluxo Luminoso (φ) que é a radiação total da fonte luminosa;
A Intensidade Luminosa (I) que é a direção e o comprimento da luz representados por vetores, e a Iluminância (E) que é a luz que a lâmpada irradia em relação a sua superfície de incidência.
Existe uma ciência que é dedicada apenas para a iluminação, que se trata da luminotécnica.
b) Simbologia: Interruptores
A simbologia dos interruptores são círculos que representam o ponto de acionamento, bem como o local.
Para cada tipo de interruptor, teremos o do tipo simples, paralelo ou intermediário (de uma ou mais secções).
c) Tomadas
A simbologia se trata de uma seta que acompanha a potência e o número de circuitos.
A potência sempre será apresentada ao lado do símbolo em VA.
Também é apresentado o número do circuito correspondente e a altura da tomada.
Nessa categoria de símbolos, temos: tomada baixa, tomada média e tomada alta.
Por exemplo, entre as legendas, podemos encontrar Tomada de Luz na Parede, Baixa, a 300 mm do piso acabado; ou Tomada de Luz à meia Altura, 1300 mm do piso acabado; e também Tomada de Luz Alta, a 2000 mm do piso acabado.
d) Simbologia: Eletrodutos
Os eletrodutos são encontrados no teto, na parede e sob o piso.
O símbolo é sempre acompanhado da dimensão do eletroduto.
As dimensões são sempre apresentadas em mm.
Eletroduto embutido no teto ou parede de 25 mm
Eletroduto embutido no piso de 25 mm
e) Condutores
Os condutores podem ser apresentados em: fases, neutro, condutor de proteção (PE ou PEN) e retorno.
Todos os símbolos são acompanhados pela área de secção transversal (exceto se for condutor de 1,5mm²) e pelo circuito.
Pode ser condutor positivo, condutor negativo, condutor bitola, condutor seção, condutor neutro, condutor retorno, condutor de fase, condutor de proteção.
Cada traço do esquema deve indicar um condutor.
Condutor de Fase no interior do eletroduto
Condutor de Neutro no interior do eletroduto
Condutor negativo no interior do eletroduto
Condutor positivo no interior do eletroduto
Condutor de proteção (PEN) no interior do eletroduto
Condutor de proteção (terra) no interior do eletroduto
Condutor de Retorno no interior do eletroduto
2 – A importância da legenda para auxiliar na interpretação do diagrama
As legendas dos desenhos técnicos de sistemas de eletricidade ajudam a compreender melhor as diretrizes para a execução de uma instalação elétrica, mostrando sinais da exata localização dos elementos, dos condutores, da instalação, das proteções e da distribuição de cargas.
Os diagramas elétricos são desenhados com representações didáticas, como o Diagrama Esquemático, o Diagrama Unifilar, o Diagrama Multifilar e o Diagrama Funcional.
Para compreender todos eles, é essencial conhecer bem as legendas de interpretação.
