Rele Programável. Automatizar um sistema significa tornar um processo produtivo Fiel, Normatizado, Rápido e Seguro. Hoje sabemos que a automação não é particularidade de grandes máquinas ou processos complexos de produção.
Excelentes substitutos dos contatores auxiliares, temporizadores e contadores
Pequenos e Médios processos produtivos exigem também a utilização da automação através do CLP ou algo parecido como os Relés Programáveis.
Relés Programáveis.

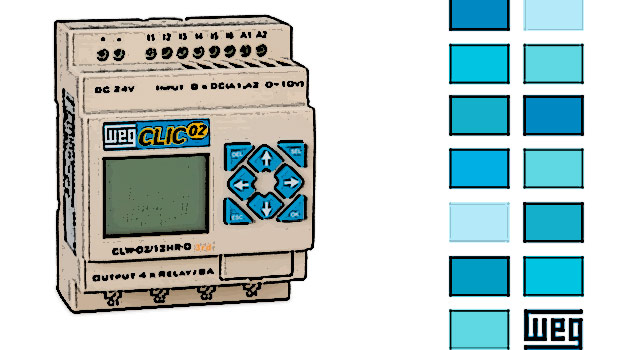

O Rele Programável é um “CLP” de menor porte que compreende funções limitadas (se comparados aos tradicionais CLP’s) a fim de atender uma aplicação menos “exigente”. Um exemplo típico deste Rele é o CLIC 02 da WEG. Podem ser usados para uma infinidade de ações como por exemplo: intertravamentos, contagem, temporização, etc… Podendo substituir com muita eficiência contatores auxiliares, temporizadores e contadores eletromecânicos tradicionais, obtendo assim um melhor desempenho do processo em função de paradas por intervenção da manutenção e otimização do espaço necessário.
Características do Clic02
Conheça as características do relé programável Clic Edit da Weg.
Programação CLIC 02
O CLIC02 possibilita de forma fácil e interativa a realização da programação a partir de seu display frontal não
necessitando obrigatoriamente de um notebook para isto. O fato de se tratar de um rele programável e não de um CLP propriamente dito faz com que tenhamos que nos atentar no momento da programação e levar em consideração algumas de suas limitações, por exemplo:
- Possui capacidade de 200 linhas de programação LADDER ou 99 blocos lógicos de função
- Quando trabalhando com LADDER cada linha de programação suporta no máximo 3 contatos e uma bobina
- Possibilita a configuração de no máximo 44 pontos de entradas e saídas digitais
Observe que a programação LADDER via display representa os contatos abertos com letras maiúsculas e os contatos fechado com letras minúsculas, por exemplo: a entrada digital pode der expressa pelo endereço I01 (contato aberto) ou i01 (contato fechado), o mesmo se aplica para os demais contatos.
Software de Programação CLIC 02 EDIT
O CLIC02 ainda conta com um software exclusivo de programação que tem como objetivo estruturar o programa a ser aplicado ao rele através do uso de um PC ou notebook, este software também permite a inserção do programa através da linguagem LADDER ou blocos lógicos de função. O mais interessante é que é possível, além de construir a programação, realizar a simulação do programa criado sem a necessidade de interagir com o hardware (CLIC). O software CLIC02 Edit é disponibilizado gratuitamente pelo fabricante, logo, se deseja conhecer as características de programação e verificar se a estrutura atende sua necessidade basta realizar um teste preliminar no próprio software.
Faça o Download do software Clic02 Edit
Conclusão
Automatizar, sem sombras de dúvidas, é promover a melhoria de um processo diminuindo tempo, espaço, dinheiro e principalmente tornar mais seguro. Este equipamento apresentado neste post é basicamente uma solução mais barata que possibilita a inclusão da automação para sistemas de pequeno e médio porte.
