Caso você trabalhe na indústria, ou já tenha feito manutenção em alguma máquina, e ainda não utilizou a referência cruzada, com certeza você já se deparou com um diagrama elétrico extenso onde você precisou desprender de algum tempo para se situar e saber do que se tratava o diagrama.
Com certeza conhecer Referência Cruzada te ajudaria bastante neste dia.
Através da Referência Cruzada você teria muito mais agilidade para entender melhor as causas do seu problema, e o rastreamento seria mais fácil.
Mas não tem problema. Neste artigo vou explicar o que é Referência Cruzada, tão utilizada pelos profissionais da área em diagramas elétricos.
A referência cruzada é usada para fazer o mapeamento de contatos ou componentes em um diagrama elétrico.
A Referência Cruzada serve para fazer o “link” entre os contatos e seu componente, facilitando assim a leitura de um diagrama elétrico de várias páginas. Sabendo ler essas referências cruzadas podemos fazer a manutenção de equipamentos elétricos com mais facilidade e agilidade

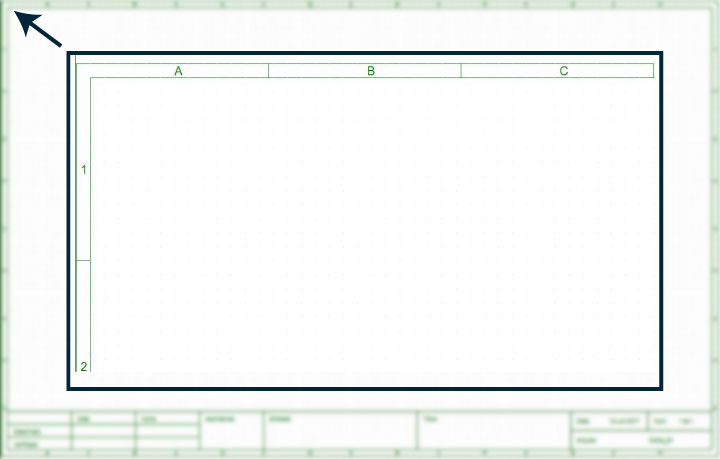

Observe que em uma folha de diagrama elétrico você sempre vai contar com a identificação de página na legenda, mas o que mais nos interessa são as identificações de linhas e colunas, sendo as colunas o item de maior relevância.
Nesta imagem, temos as colunas e as linhas representadas por letras e números respectivamente. Este formato não é uma regra, mas é comumente utilizado. O importante neste momento é o leitor de diagramas observar qual o padrão utilizado no seu dia a dia e adotá-lo.
Através da referência cruzada é possível localizar o componente e seus respectivos contatos, dos quais deseja-se analisar. Este método facilita e dá agilidade na Leitura e Interpretação de Diagramas Elétricos (LIDE) complexos. Esse recurso é chamado de Referência Cruzada.

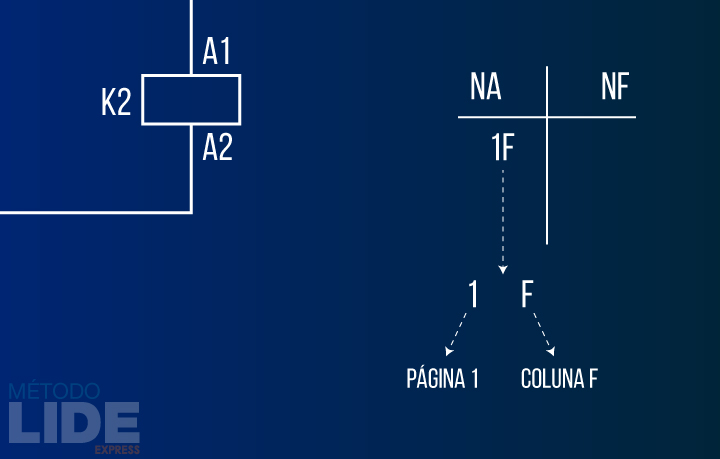

Acima temos o exemplo de uma das formas de Referência Cruzada. Observe que neste caso o contator K2 possui um contato NA na página 1 coluna F. Este formato de referência cruzada pode ser representada também, através do desenho abaixo da bobina do contator, mostrando o próprio símbolo do contato aberto ou fechado. Este tipo de referência cruzada sempre deverá ter em sua TAG a identificação de página e coluna, por vezes é utilizado também a linha onde se encontra o componente também.

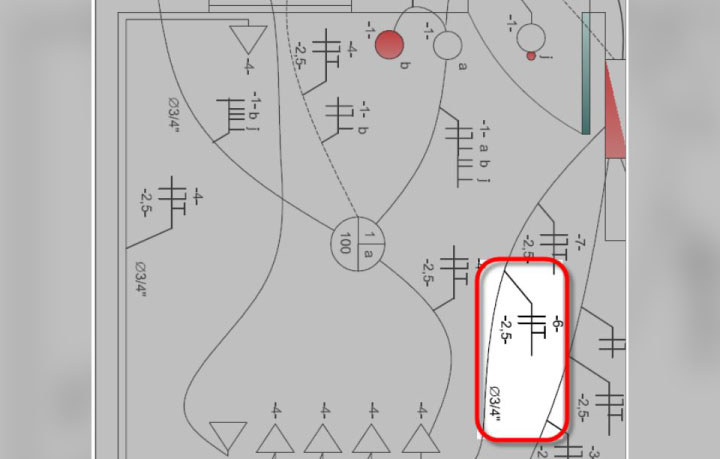

Quando se trata de diagrama unifilar residencial, não é considerado referência cruzada propriamente dita, mas nesse tipo de diagrama encontramos informações que acompanham as simbologias que referenciam posicionamento e conjuntos de componentes.
Observando o exemplo, vemos que temos 2 fases + terra, que esses condutores tem seção transversal (bitola) de 2,5mm2, e estas informações são referentes ao circuito 6.
E que esses cabos estão acomodados em um eletroduto flexível de ɸ¾”.
Podemos ainda encontrar em diagramas unifilar a indicação de potência nos pontos de tomadas e iluminação, você pode perceber que neste cômodo que escolhi existe um ponto de iluminação que possui como potência nominal 100VA.
E agora, você já sabe responder o que é e para que serve Referência Cruzada?
Espero que sim.
Esse é apenas o começo das várias informações que você pode adquirir no Método LIDE. Por isso prepare-se, você ainda tem muitos símbolos e componentes para conhecer.
Temos muitas informações importantes sobre Leitura e Interpretação de Diagramas Elétricos (LIDE)
Então, compartilhe esse artigo sobre referência cruzada com seus amigos para que eles também saibam o que é Referência Cruzada.
Fique ligado em nossas redes sócias, logo logo teremos novidades sobre o método LIDE (Leitura e Interpretação de Diagramas Elétricos), esse conteúdo fundamental para dar um “up” em seus conhecimentos.
Para fazer parte do Método LIDE Express basta se inscrever aqui e já assistir
