Sabemos o quanto é importante os softwares de desenvolvimento de diagramas elétricos em nosso dia a dia, o desenvolvimento de um diagrama de comandos elétricos ou mesmo um diagrama unifilar é o mapa para que possuímos para conseguir um bom desempenho na montagem e também na manutenção de um painel ou instalação elétrica. É por isso que apresento a vocês o incrível software GRATUITO QElectrotech que permite a elaboração de diagramas elétricos unifilar, multifilar ou funcional. Ates de qualquer outro parágrafo que vou escrever aqui gostaria de expressar meu reconhecimento pelo trabalho desenvolvido pela QElectrotech, que é uma instituição que disponibiliza tanto o software propriamente dito, quanto seu código fonte, ou seja, se você conhece de programação pode baixá-lo e alterar suas funcionalidades.
SOFTWARE QElectrotech

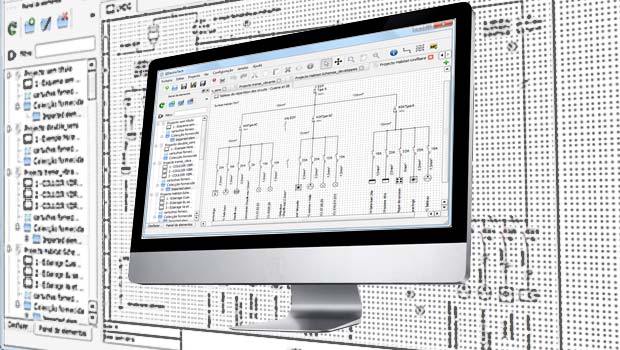

De uma maneira simples e objetiva o QElectrotec oferece todo recurso para você construir qualquer tipo de diagrama. Com uma vasta biblioteca incorporada este programa permite que desenvolva desde simples circuitos eletrônicos a complexos diagramas de comandos elétricos ou mesmo diagramas unifilares para a representação de uma instalação elétrica residencial. E não para por aí, antecipando as novas tendências a equipe da QElectrotech já incorporou nas últimas edições do software a simbologia do Arduino que é muito utilizado na automação residencial. Veja alguns exemplos de diagramas logo abaixo:
Diagrama Unifilar
Diagrama de Circuito Eletrônico
Diagrama Funcional (Lógica de Comandos Elétricos)
Diagrama de Potência
Arduino
MINHA VISÃO SOBRE O QELECTROTECH
Eu não colocaria aqui na Sala da Elétrica nenhum software ou aplicativo que não tivesse ao menos interagido um pouco, sei da responsabilidade de oferecer algo a você e antes de criar este artigo eu, particularmente baixei e instalei em meu computador. O QElectrotech é muito interessante e atende muito bem para finalidades que por exemplo o CADe SIMU pode deixar a desejar, por exemplo, a versatilidade de criar diversos modelos de diagramas e principalmente, poder acrescentar diversas folhas ao projeto. Este software é para você que precisa compor diagramas e não pode investir em uma licença de um AutoCAD por exemplo.
Um único detalhe que estamos acostumado no CADe SIMU que acaba fazendo falta é a simulação que o software não possui, mas venhamos e convenhamos, para um projeto grande se torna impossível realizar a simulação em função de interferências externas como sensores, fim de curso e etc…
FAÇA O DOWNLOAD DO QELECTROTECH
Espero ter te convencido que o QElectrotec pode ser útil a você e acredite, ele pode substituir com muita eficiência grandes softwares pagos que temos no mercado.
Faça o download neste link e se prepare para a grande quantidade de funções que ele irá te oferecer.
Colocamos aqui na Sala da Elétrica um Artigo sobre “Como se Tornar Um Eletricista Autônomo de Sucesso” e esta ferramenta pode ser um software a mais para você agregar na lista de recursos para começar com eficiência sua carreira autônoma.
Espero seu Comentário sobre esta ferramenta, muito obrigado.
