Você já conhece os Principais Símbolos Elétricos encontrados nos diagramas elétricos? Neste artigo vamos tratar de algumas simbologias de dispositivos elétricos comumente utilizados pelos profissionais da área.
Conhecimento sempre foi e sempre será um fator determinante para uma vida profissional invejável… Ainda mais neste momento que estamos vivendo. Além do mais, com as facilidades tecnológicas atuais, a aquisição de conhecimento se torna cada vez mais necessária para várias profissões.
Na área de elétrica não é diferente, novos dispositivos são desenvolvidos a todo momento, com mais funções, praticidade, automação… Por esta razão, tornam-se necessários conhecimentos específicos como, por exemplo, o de Leitura e Interpretação de Diagramas Elétricos (LIDE).
Simbologia Elétrica: Principais Componentes, Simbologias e Descrições
1. Botoeira
Botoeiras são dispositivos de comando, que tem como função estabelecer ou interromper o circuito, a partir de um acionamento manual.
A letra S representa dispositivos como Interruptores, seletores. Ex.: Interruptor de controle, botões de pressão, interruptor de fim de curso, seletor interruptor de seleção, contato giratório.

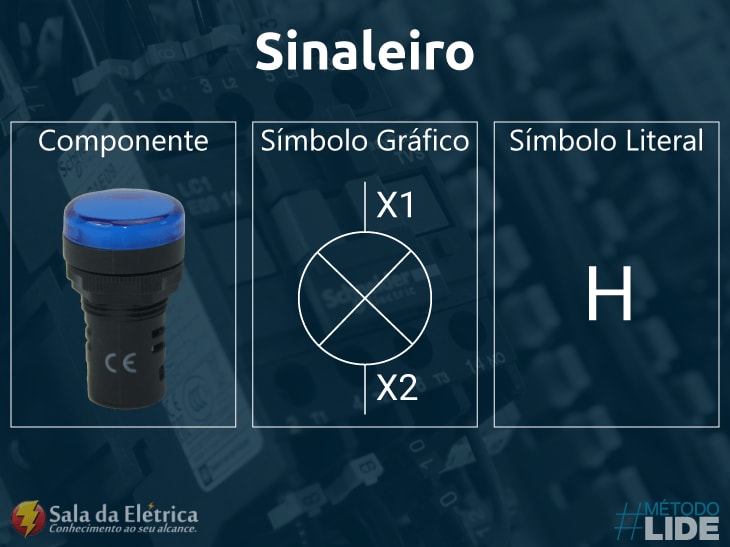

2. Sinaleiro Luminoso
Sinaleiro luminoso é um dispositivo que tem como função sinalizar, indicar o estado de um circuito elétrico.
A letra H representa dispositivos como dispositivos de sinalização. Ex.: Indicadores acústicos e visuais

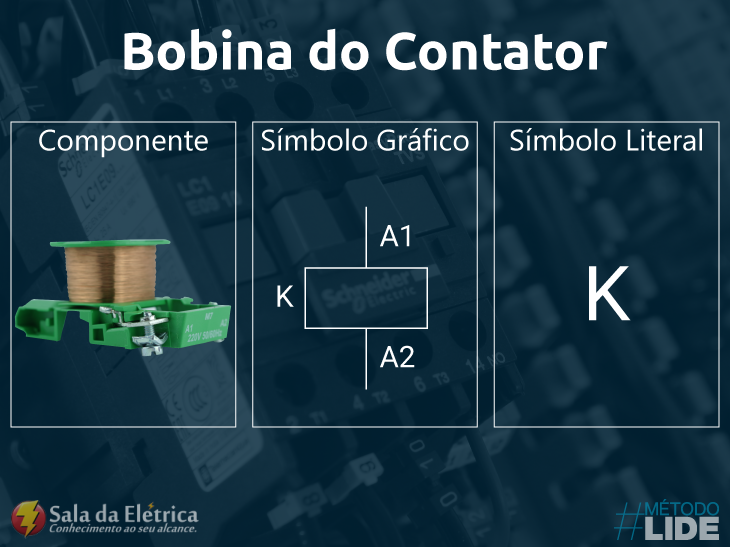

3. Bobina do contator
Bobina do contator nada mais é do que um fio de cobre enrolado em fomato espiral. Quando essa bobina recebe uma corrente a mesma produz um campo magnético que movimenta um conjunto de contatos mecânicos. Os contatos podem ser do tipo NA (normalmente abertos) e NF (normalmente fechados).
A letra K representa dispositivos como relés, contatores.

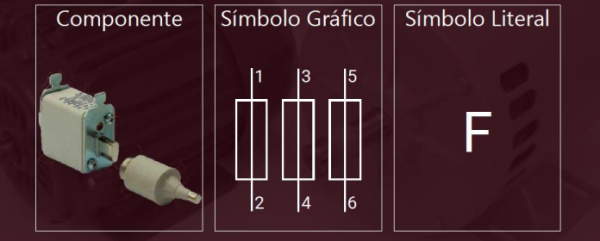

4. Fusíveis
Fusíveis são dispositivos conectados ao circuito elétrico que tem como função principal a proteção do circuito contra as sobrecargas da corrente elétrica, evitando possíveis danos ao sistema elétrico, tais como a queima do circuito.
A letra F representa dispositivos de proteção. Ex.: fusível, dispositivo de descarga de sobretensão, pára-raios.

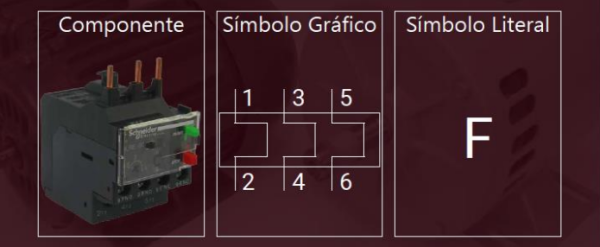

5. Relé térmico
Relé térmico é um dispositivo de proteção de sobrecarga elétrica aplicado a motores elétricos. Este dispositivo de proteção visa evitar o sobre-aquecimento.
A letra F representa dispositivos de proteção. Ex.: fusível, dispositivo de descarga de sobretensão, pára-raios.

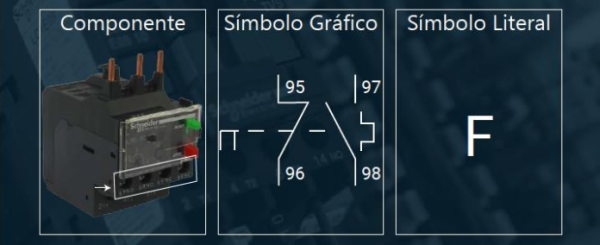

6. Contato do relé térmico
O contator auxiliar é um contato desenvolvido para manobrar os circuitos de comando, intertravamento e sinalização. Não devendo ser utilizados para manobrar cargas em substituição aos contatores de força. NA – Contato normalmente aberto / NF – Contato normalmente fechado.
A letra F representa dispositivos de proteção. Ex.: fusível, dispositivo de descarga de sobretensão, pára-raios.

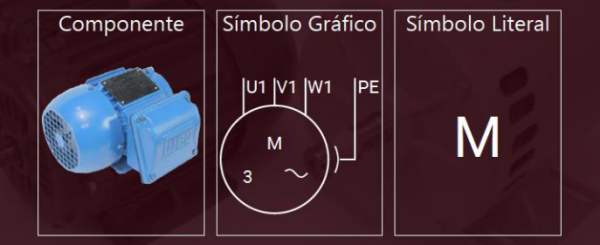

7. Motor trifásico com rotor gaiola de esquilo
Motor trifásico com rotor gaiola de esquilo é um motor no qual o rotor é composto de barras de material condutor que se localizam em volta do conjunto de chapas do rotor, curto-circuitadas por anéis metálicos nas extremidades.
A letra M representa motores.

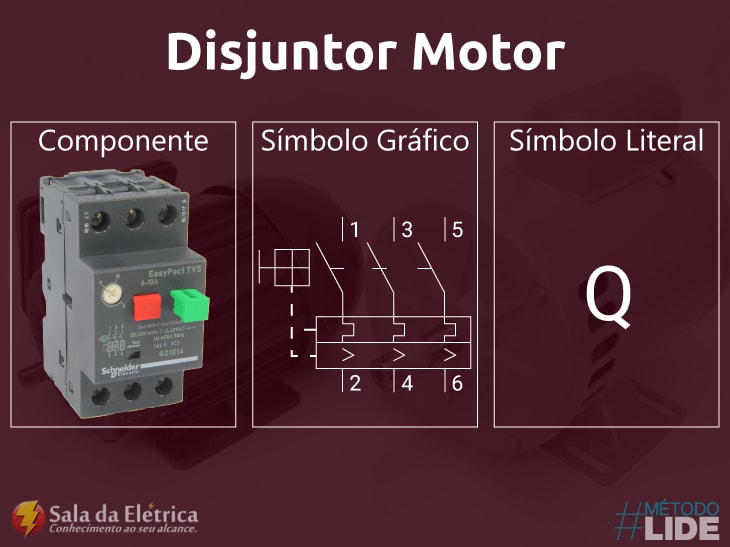

8. Disjuntor motor
Disjuntores motor são dispositivos de proteção para o circuito principal. Eles combinam controle e proteção do motor em um único dispositivo.
A letra Q representa dispositivos de manobra para circuitos de potência. Ex.: Disjuntor, seccionador.

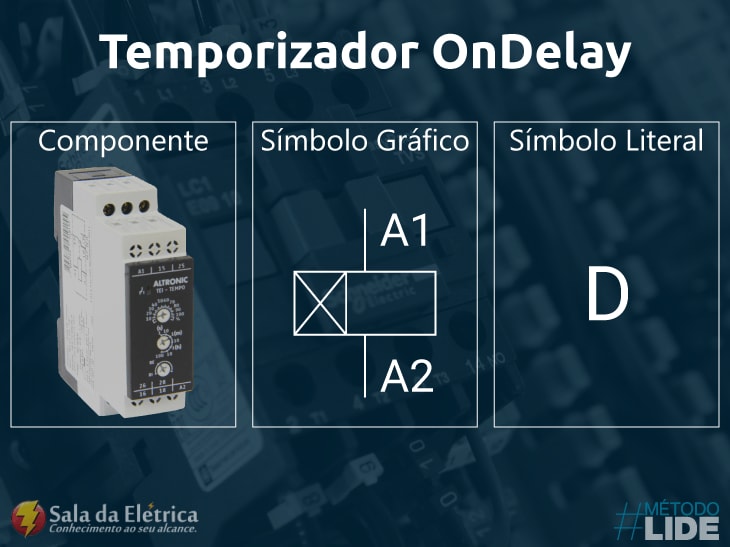

9. Relé temporizador on delay
On delay: Quando a bobina de um relé temporizador on delay é energizada (ou no caso de modelos de estado sólido as entradas), os contatos mudam os estados depois do um tempo pré-determinado.
A letra D representa elementos binários, dispositivos de retardamento, dispositivos de armazenamento Ex.: Elementos combinados, linha de retardamento, elementos biestáveis, elementos monoestáveis, armazenamento do núcleo, registrador, gravador de discos.

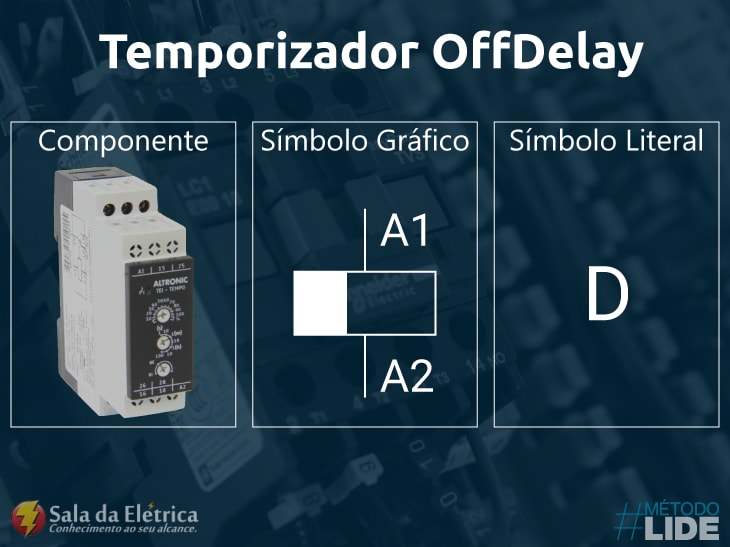

10. Relé temporizador off delay
Off delay: Quando a bobina ou entrada de um rele temporizador off delay é energizada, os contatos mudam imediatamente os estados e depois de um tempo pré-determinado voltam para a posição original.
A letra D representa elementos binários, dispositivos de retardamento, dispositivos de armazenamento Ex.: Elementos combinados, linha de retardamento, elementos biestáveis, elementos monoestáveis, armazenamento do núcleo, registrador, gravador de discos.
Conclusão
Esse é apenas o começo das várias informações que você pode adquirir no Método LIDE. Por isso prepare-se, você ainda tem muitos símbolos e componentes para conhecer.
