Trataremos neste artigo do motor 12 pontas, mas antes: Você deve saber que existem diversas maneiras de interligar um motor a rede elétrica, certo? O motor elétrico trifásico de seis terminais (Aconselho que leia o artigo motor de seis terminais para entender | Clique Aqui) possibilita que realizemos a alimentação através de, no máximo dois níveis de tensão. Neste artigo abordaremos o motor de doze terminais (motor 12 pontas) que permite que sua alimentação seja realizada com até quatro níveis de tensão. Isso tudo depende é claro da maneira com a qual iremos realizar a interligação de seus terminais na caixa de ligação, ou seja, depende da forma como será realizado seu fechamento das bobinas, sendo assim tentaremos entender ao longo desta matéria quais os níveis de tensão, quais os fechamentos existentes e como construir estes fechamentos. Dentre os tipos de motores elétricos disponíveis no mercado o motor 12 pontas se destaca pela sua aplicabilidade. Este tipo de motor disponibiliza doze terminais de interligação que faz com que possamos alimentá-lo com até quatro níveis diferentes de tensão elétrica comercialmente distribuídas pelas concessionárias de energia, por exemplo:
Motor Elétrico Trifásico
Motor de 6 Pontas
Comandos Elétricos
Estes doze terminais de interligação referem-se a seis conjuntos de bobinas que constituem o motor elétrico e é importante observar que independente do fechamento que o motor receba, cada uma das bobinas receberá sempre 220V e por isso não acontecerá a queima do motor em função do acréssimo da tensão elétrica de alimentação. Para cada nível de tensão requerido teremos uma forma de realizar o fechamento de suas bobinas. São basicamente quatro tipos de fechamento a considerar, são eles:
Este tipo de fechamento fará com que seja possível a conexão motor na menor tensão suportada por ele, em nosso exemplo 220V. Partindo do pressuposto que independente da tensão de alimentação, o motor 12 pontas sempre receberá em seus enrolamentos o mesmo nível de tensão e que em nosso exemplo, cada bobina permanecerá com 220V, temos abaixo o esquema elétrico de um fechamento para a tensão de 220V que por sinal é a menor tensão que este motor suporta:
“Tendo em vista que este fechamento assemelha-se com um circuito paralelo, o fechamento duplo triângulo ao ser conectado a rede de alimentação de 220V recebe em cada uma de suas bobinas os mesmos 220V da rede elétrica.”
Neste fechamento temos as bobinas do motor assumindo um fechamento que proporcionará uma divisão da tensão elétrica da rede de alimentação e considerando a tensão elétrica nominal de cada enrolamento como sendo de 220V teremos que para o fechamento a seguir a disposição das bobinas do motor estrá apto a receber uma alimentação com uma tensão elétrica de 380V.
Por se tratar do mesmo motor, temos que levar em consideração que cada bobina do motor elétrico trifásico receberá um nível de tensão de 220V, desta maneira vamos realizar o fechamento considerando as características de Tensão de Fase e Tensão de Linha aplicado aos seu enrolamentos, observe:
Com a Tensão de Linha de380V representadas em R, S e T temos, respectivamente, as Tensões de Fase de 220V em cada uma das bobinas, sendo que:
Este tipo de fechamento “comporta-se” como um circuito em série, logo, existe a divisão de tensão entre os conjuntos de bobinas associados.

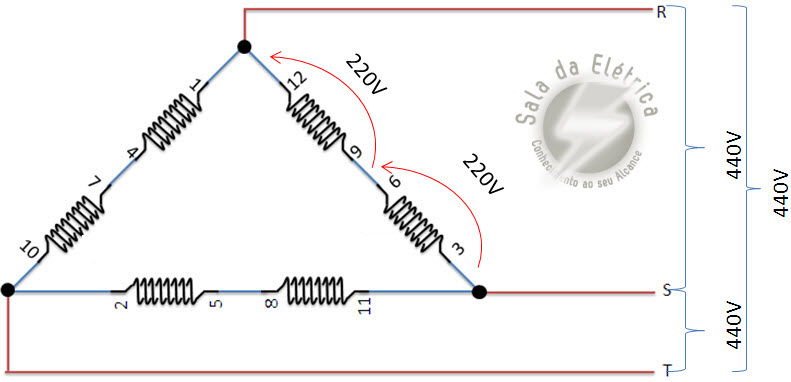

Quando a necessidade é interligar o motor a uma tensão de 440V, então realizamos o fechamento triângulo. Levando em consideração as características apresentadas anteriormente, permitiremos através deste fechamento que cada um dos enrolamentos receba o mesmo nível de tensão dos fechamentos duplo estrela e duplo triângulo, ou seja, 220V. Veja:
No fechamento em triângulo o motor será configurado a fim de receber a tensão de 440V, observe que, teoricamente a tensão de fase seria de 440V mas o fato de associarmos os enrolamentos em série permite que esta tensão seja dividida entre os dois enrolamentos fazendo com que cada um receba 220V.
Quando há necessidade de interligar o motor 12 pontas em um nível elevado de tensão, neste nosso exemplo 760V, fazemos o uso do fechamento estrela para o motor 12 pontas.
Levando em consideração as características apresentadas anteriormente, permitiremos através deste fechamento que cada um dos enrolamentos receba o mesmo nível de tensão dos fechamentos duplo estrela e duplo triângulo, ou seja, 220V.
…Os conjuntos de bobinas são associados em série a fim de garantir a distribuição da tensão de fase de forma proporcional a cada uma. Sendo a tensão de Linha (Alimentação ) de 760V podemos deduzir que a tensão de fase será de 440V:
Esses 440V divide-se entre os dois conjuntos de enrolamentos e cada um receberá respectivamente 220V como podemos observar na ilustração acima.
