Neste artigo você vai aprender definitivamente como medir da maneira correta um aterramento elétrico.
Na verdade, internamente aqui na Sala da Elétrica nós chamamos este material de Passo a Passo efetivo da medição de aterramento, nos próximos parágrafos você irá entender exatamente porque.
Norma NBR 15749
Como sabemos, para se ter certeza absoluta que está no caminho certo quando o assunto é a eletricidade, não tem outro caminho a não ser se orientar através de uma norma técnica específica para a ação que você irá desenvolver.
Neste caso, iremos seguir a:
ABNT NBR 15749 Medição de resistência de aterramento e de potenciais na superfície do solo em sistemas de aterramento
Entenda que simplesmente ter em mão um terrômetro não adianta nada, você precisa saber como utilizá-lo, não se preocupe, é exatamente o que você vai aprender neste nosso Guia Passo a Passo.
Porquê medir a resistência de aterramento?
Você pode até estar se perguntando:
“Porquê medir a resistência de aterramento?”
Mas na verdade a pergunta correta é:
“Porquê ter um aterramento se eu não sei se está funcionando?”
a medição de aterramento permitirá você ter a certeza de que:
- Sua instalação elétrica estará correta e segura
- Os dispositivos de proteção irão atuar de maneira correta e eficiente
- A descarga de elétrica estática será eficiente
- O DR funcionará corretamente
- As pessoas e os animais estarão seguros
Eu poderia ficar listando algumas dezenas de benefícios aqui, mas acredito que você já entendeu né?
Ok, mas como medir o aterramento Everton? Vamos começar do começo, continue lendo…
Passo a Passo para medição de aterramento
O Conceito da medição
A norma ABNT NBR 15749 contempla vários métodos de medição, destes iremos ser objetivo neste ebook e abordaremos um em específico, o Método da Queda de Potencial

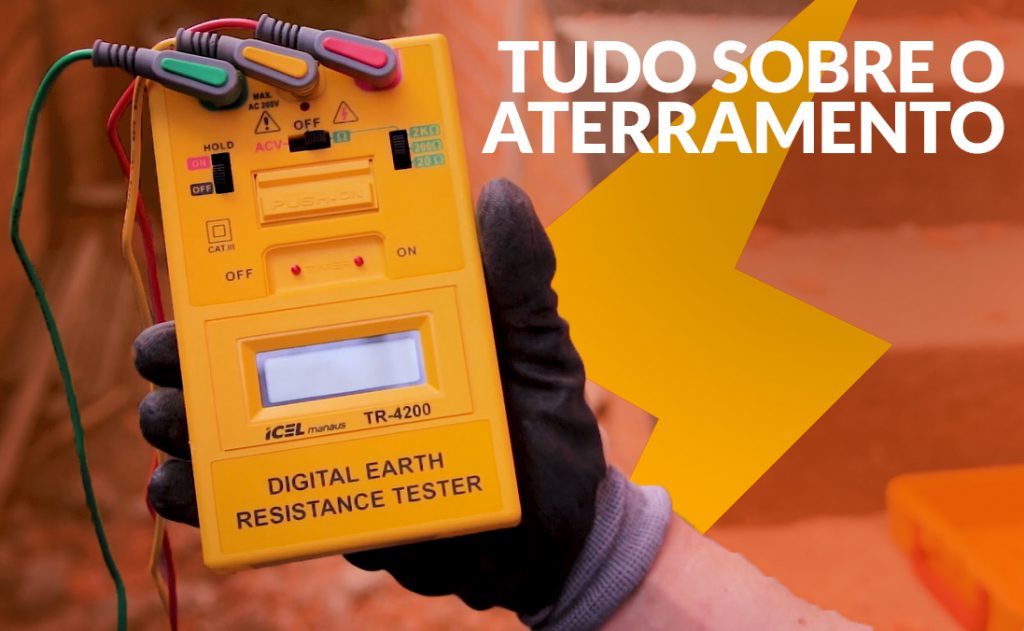

Basicamente este método contempla a injeção de um nível de corrente elétrica através de um instrumento de medição, o Terrômetro.
Mas, tendo em vista que é injetado uma corrente elétrica no solo e sabendo que isso resulta em uma tensão de passo no solo precisamos tomar algumas precauções…
Precauções necessárias para execução da medição
Para que o teste possa ser realizado existe uma necessidade de realizarmos as seguintes ações:
- Utilizar calçados e luvas compatíveis com proteção dos níveis de tensão de ensaio
- Evitar realizar medições com condições atmosféricas adversas, com risco de descargas atmosféricas
- Impedir que pessoas e animais se aproximem dos eletrodos durante a medição
- Utilizar instrumentos de medição compatíveis, conforme anexo C na NBR 15749
Se o local onde acontecerá a medição já está isolado e você protegido vamos para a medição
Passo 1 – Posicionamento dos eletrodos
Eletrodo fixo
O primeiro ponto a ser considerado é o do eletrodo que queremos medir, ou seja, na maioria dos casos a “haste de terra”
Este ponto é fixo e a partir dele iremos considerar os pontos de referência para os eletrodos de corrente e tensão
Eletrodo de corrente
O eletrodo de corrente será o ponto de referência que utilizaremos para injetar a corrente elétrica no solo (com auxílio do terrômetro)
A distância entre o eletrodo de corrente e a haste de aterramento deve seguir a seguinte regra:
A distância d deve ser de no mínimo, três vezes o comprimento da haste, se considerarmos que a haste de aterramento possui 3 metros então teremos o seguinte:
d = 3 x 3m
d = 9m
Eletrodo de potencial ou Eletrodo de tensão
O eletrodo de potencial ou eletrodo de tensão (S), deve ser posicionado entre o eletrodo fixo e o eletrodo de corrente, em uma distância de 62% da distância d, assim, considerando nosso exemplo teremos:
d = 9m
S = 62% x d
S = 5,58m
Zona de patamar de potencial
Mais a frente você verá que realizaremos três medições para uma referência exata de resistência de aterramento, para isso deveremos definir outras duas medidas de referência para o eletrodo de potencial.
Estes dois pontos de medição deverá ser posicionados um a esquerda (S1) e outro a direita (S2) do eletrodo de potencial.
A distância entre eles deve seguir a seguinte regra:
O ponto S1 e S2 devem ficar distante de S com uma distância 5% de d, ou seja:
d = 9m
5% x 9m = 0,45m = 45cm
S1 ficará então 45cm a esquerda de S e S2 ficará 45cm a direita de S, veja:
Passo 2 – INICIANDO AS MEDIÇÕES
Estando todas as medições realizadas e todos os pontos definidos iniciamos as medições para determinação da resistência de aterramento do solo a partir de nosso ponto fixo (haste).
IMPORTANTE: Antes de iniciar as medições deveremos desconectar o condutor de aterramento da haste de aterramento:
Agora é hora de conectar as pontas de prova do terrômetro nos três eletrodos, o eletrodo fixo (haste de aterramento, o eletrodo de potencial e o eletrodo de corrente, realizamos então a primeira medição.)
Supondo que obtemos a seguinte medição:
Bem, a resistência não está das mais baixas mas é aceitável, no entanto ainda não temos certeza se está ok, precisamos validar, lembra dos outros dois pontos de referência de medição? S1 e S2?
Vamos agora posicionar o eletrodo do terrômetro no ponto S1 e realizar novamente a medição:
Realizando a medição podemos observar que o terrômetro mostra o valor de 66.6ohms
Segundo a própria ABNT NBR 15749, esta medição não pode ficar superior a 10% da medida de S (67,1ohm)
Agora vamos para a medição de S2:
Podemos observar que agora o terrômetro mostra que a medição é de 67,7ohms
Novamente, esta medida não pode ser maior que 10% de S, podemos perceber que nem S1 e nem S2 tiveram uma diferença de medição superior a 10%, então estamos dentro do patamar de potencial e podemos considerar que S é nosso valor de resistência de aterramento.
IMPORTANTE: Caso a medição de S1 e S2 possuírem um desvio maior do que 10% de S então você precisará encontrar um novo ponto de medição para realizar a determinação da resistência de aterramento.
PAsso 3 – Como abaixar este valor de resistência de aterramento?
Como você observou, a resistência de aterramento medida fo de S = 67,1ohms, podemos intervir na infraestrutura para baixar esta resistência de aterramento, para isso, devemos aumentar a malha de aterramento.
Neste caso, aumentar a malha de aterramento significa aumentar a quantidade de eletrodos fixos, ou melhor, aumentar a quantidade de haste de aterramento no local.
Para cada nova haste inserida no solo você deverá interligá-las com um cabo nú de 50mm de cobre e deixar uma caixa de inspeção para manutenção futura:
