Uma partida estrela triângulo pode apresentar falhas, e hoje eu quero te mostrar qual é o erro na partida estrela triângulo que mais acontece — afinal, esse é um assunto muito importante, como você já deve saber.
Muitos testes de admissão incluem a famosa partida estrela triângulo como ponto de partida para o conhecimento do eletricista candidato.
Mas é claro que no dia a dia você se depara com esse tipo de partida o tempo todo, sabemos que hoje em dia existe o Inversor de Frequência ou o Soft Starter que pode fazer esse trabalho, porém a Estrela Triângulo ainda é sim muito, mas muito usada mesmo.
Então vamos lá…
Erro na Partida Estrela Triângulo: Qual o Maior Cometido por Eletricistas?
Sabemos que essa partida consiste em 2 contatores partindo o motor junto, que vamos chamar de K1 e K3, esses dois são os responsáveis por fazer a partida em estrela.
Que nada mais é do que as fases entrando nas bobinas do motor, assim sofrendo um curto circuito intencional no contator K3.
Veja na imagem abaixo:
Mas o erro acontece normalmente no contator K2, que é o responsável, junto do contator K1 a fazer a partida ser a triângulo.
O erro está basicamente em não prestar a devida atenção no fechamento de cada bobina, e acabar por inverter uma das fases.

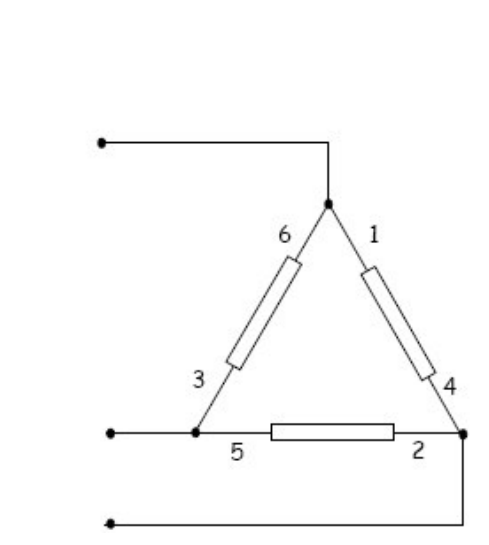

Lembre-se, Para o fechamento em Triangulo é necessário que cada potencial esteja entre em 2 terminais de bobinas diferentes.
Por exemplo o L1 entra no terminal 1 (Primeira bobina) e também entra no terminal 6 (terceira bobina) através do contato 5 de K2
Veja abaixo:
Nunca provoque o curto entre as fases.
uma fase nunca deve encontrar com outra, afinal, você já sabe o que isso causa, não é mesmo?
Causa o tão temido curto circuito.
Tanto em um teste admissional, quando no seu dia a dia, as fases podem não estar lá bonitinhas, todas na ordem exata, pode sempre haver uma pegadinha, ou inversão de cabos.
Se você não prestar atenção na ligação das fases no fechamento triângulo, pode causar um curto no motor. Imagine o prejuízo!
Então, eletricista, sem dúvida: o maior erro ao fazer um fechamento estrela triângulo é não prestar atenção no fechamento em triângulo. Isso pode causar um curto-circuito no motor.
Tudo isso está no vídeo acima, e você pode assistir e ter muito mais detalhes caso tenha ficado alguma dúvida!
Fique ligado!
