Nem sempre aquilo que parece simples é realmente fácil de fazer. Por isso, essa frase se aplica perfeitamente ao tema deste artigo sobre emenda derivação.
Além disso, se você ainda não conhece as diferenças entre os tipos de emenda, recomendamos fortemente a leitura do nosso conteúdo sobre emenda de prolongamento, que complementa este assunto de forma clara e prática.
A aplicação incorreta dessa técnica pode comprometer toda uma instalação elétrica. Por isso, entender como fazer a emenda derivação corretamente é essencial para garantir segurança, eficiência e durabilidade.
O que é emenda derivação?
A emenda derivação é utilizada especialmente quando é necessário criar um novo ramal de alimentação a partir de uma linha elétrica já existente. Além disso, esse tipo de ligação é muito comum em manutenções, ampliações de circuitos e também em adaptações de instalações elétricas, sejam elas residenciais ou industriais.
Por exemplo, ao instalar um novo ponto de luz ou receptáculo, você pode precisar derivar o fio neutro ou fase de um circuito já existente. Nesse cenário, a emenda derivação é a solução adequada — desde que aplicada da forma correta.
Quando usar a emenda derivação?
Você deve utilizar a emenda derivação sempre que precisar:
-
Criar novos ramais elétricos;
-
Adicionar tomadas, interruptores ou luminárias;
-
Reparar instalações antigas sem refazer todo o cabeamento;
-
Garantir uma ligação firme, segura e funcional a partir de um condutor principal.
Como fazer a emenda derivação passo a passo
🔧 Materiais necessários:
-
Alicate decapador ou canivete de eletricista;
-
Alicates universais (de preferência dois);
-
Fita isolante ou conector apropriado (tipo Scotchlok, por exemplo);
-
Condutores compatíveis e padronizados.
1. Desencape os condutores
Comece desencapando o condutor principal (linha de onde sairá a derivação) em aproximadamente 20 vezes o seu diâmetro.
Em seguida, desencape o condutor que será derivado em cerca de 50 vezes o diâmetro do fio.

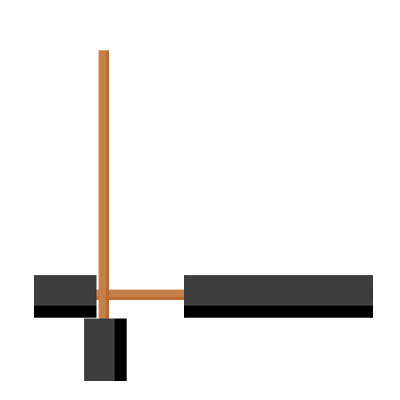

2. Posicione os condutores corretamente
Coloque o condutor derivado de forma perpendicular (90°) ao condutor principal. Use o primeiro alicate para segurar firmemente ambos os fios na posição correta.

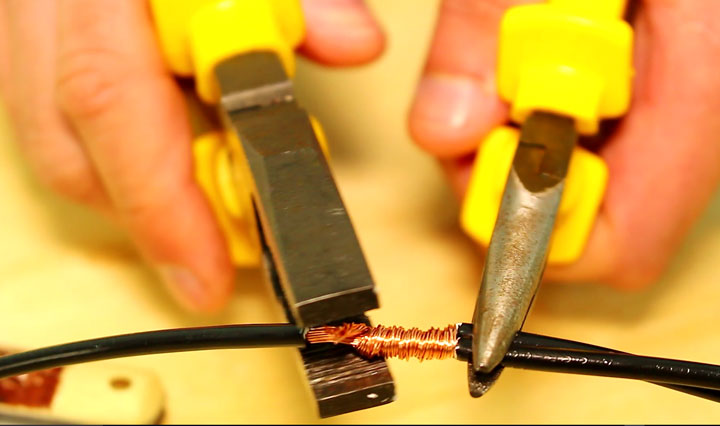

3. Faça a emenda
Com o auxílio de um segundo alicate, em seguida, enrole cuidadosamente o condutor derivado sobre o principal. Além disso, garanta que as voltas — chamadas de espiras — fiquem bem justas e próximas, sem que haja sobreposição. Por fim, o ideal é fazer no mínimo seis espiras completas para garantir uma boa fixação.

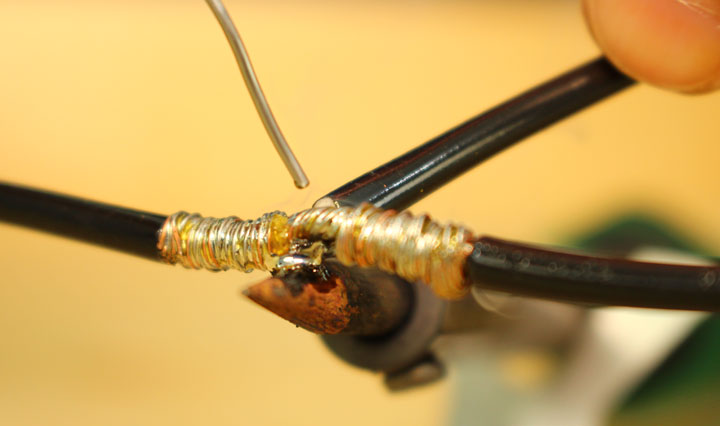

Dica extra: finalize com segurança
Após a realização da emenda, finalize com:
-
Fita isolante de boa qualidade, enrolando-a firmemente;
-
Ou, se preferir, utilize conectores de torção ou tipo Scotchlok, que oferecem maior segurança e praticidade.
Leia também:Quais são as Ferramentas Essenciais para Eletricista?
Conclusão
Portanto, a emenda derivação é uma técnica essencial no dia a dia de eletricistas e entusiastas da área elétrica. Além disso, quando bem executada, ela garante conexões seguras e duradouras, reduzindo significativamente os riscos de aquecimentos e curtos-circuitos.
Lembre-se sempre de aplicar as normas de segurança e, se possível, consultar um profissional qualificado para garantir o sucesso da instalação.
