Disjuntores: Como funciona um disjuntor e suas categorias de aplicação

Engª Camila Andrade
como funcionam os disjuntores e suas categorias

Disjuntores

Embora os Disjuntores sejam dispositivos muito conhecidos e inclusive, com certeza usado na sua casa, você já deve ter se perguntado para que serve isso? Ou por que existem vários tipos de disjuntor? Como funciona isso?

Disjuntores Elétricos

São componentes muito comuns e muito utilizados nos quadros de distribuição residenciais utilizados principalmente como elemento de proteção e seccionamento de circuitos, o disjuntor é comumente utilizado como substituto do fusível. Isso porque uma das vantagens do disjuntor sobre o fusível é que ele não é descartável.

Após ser desarmado, o disjuntor pode ser rearmado várias vezes para que assim haja a continuação do funcionamento do circuito. Já o fusível, é descartável após seu rompimento.

O disjuntor é um dispositivo mecânico com a função de um interruptor com desarme automático, que é acionado quando o mesmo recebe uma corrente de sobrecarga ou curto-circuito. O disjuntor foi desenvolvido com o intuito de proteger os elementos existentes no circuito caso ocorra uma corrente de pico maior que o limite suportado pelo mesmo.

Entre os principais tipos de disjuntores estão o térmico, magnético e termomagnéticos.

Disjuntor Térmico

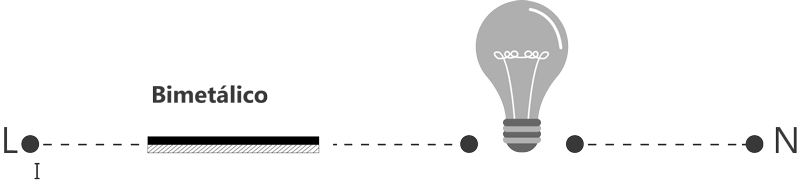

O disjuntor térmico funciona pelo princípio da deformação de uma lâmina bimetálica. Quando esta lâmina sofre uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais e então ocorre a deformação, fazendo com que o contato mecânico abra o circuito elétrico sequente ao disjuntor térmico, efetuando assim a proteção dos equipamentos elétricos, como podemos ver nesta imagem abaixo:

Uma das principais vantagens é que o disjuntor térmico é um dispositivo mecanicamente simples, robusto e barato. Porém, não é muito preciso e necessita de um tempo de ação relativamente lento, o que o torna inutilizável para proteção de curto circuitos.

Onde usar: O disjuntor térmico é usado como proteção do sistema elétrico contra sobreaquecimentos provocados por sobrecarga prolongadas.

Disjuntor Magnético

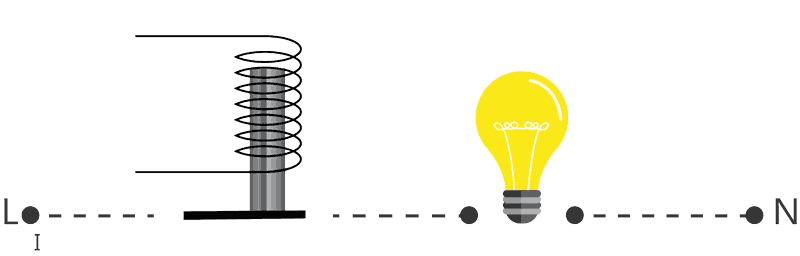

O disjuntor magnético funciona baseado no eletromagnetismo. Uma variação de corrente elétrica que atravessa as espiras de uma bobina, assim, gera o campo magnético nesta mesma bobina, que faz com que a chapa metálica do contato seja atraída, fazendo assim com que o contato abra, ocorrendo então a proteção da fonte e do circuito elétrico sequente. Como podemos ver nesta imagem abaixo:

Esse efeito é instantâneo, o que garante que uma alta precisão a este tipo de disjuntor. Esta velocidade de interrupção instantânea é o que possibilita a proteção contra curto-circuito, que nos possibilita neste caso substituir um fusível.

Onde usar: O disjuntor magnético e usado como proteção do sistema elétrico contra curtos-circuitos, porém o mesmo tem um custo elevado.

Disjuntor termomagnético

O disjuntor termomagnético conhecido também como magnetotérmico, é uma junção do disjuntor térmico e magnético. Este tipo de dispositivo é muito utilizado em instalações comerciais e residenciais e suas principais funções são:

Onde usar: O disjuntor termomagnético é usado para a proteção do sistema elétrico contra curto-circuito e sobreaquecimento gerados por sobrecarga.

Categorias de Disjuntores

O dimensionamento do disjuntor é uma questão de segurança com eletricidade, por esta razão deve-se tomar alguns cuidados para dimensioná-los. Para cada tipo de carga, faixa de corrente de ruptura e tempo de ruptura existe uma categoria adequada de disjuntor a ser usado, essas categorias ditam a curva de ruptura específica de cada uma.

Quando se tem um equipamento sensível a picos de corrente é necessário que o disjuntor tenha um tempo de resposta de ruptura muito rápida, para que assim o equipamento não seja danificado, nesse caso a curva de corrente usada pertence a uma categoria. Em outros casos como na partida de motores, o tempo necessário para a partida do mesmo é relativamente grande, por isso a resposta de ruptura deve ser mais lenta, nesse caso é necessário um outro tipo de curva de corrente.

As curvas de ruptura determinam o período de tempo e a faixa dos limites de corrente que o dispositivo suporta.

Características curva B

Usado em circuitos de cargas resistivas em geral. Ex: chuveiros, aquecedores elétricos, circuitos TUG (Tomada de uso geral).

Características curva C

Usado em circuitos de cargas indutivas em geral. Ex: Ar condicionado, bombas, circuitos de iluminação, sistemas de comando e controle.

Características curva D

Usado em circuitos industriais. Ex: motores de grande porte, grandes transformadores, máquinas de solda.






Perguntas Frequentes sobre Disjuntores

Quais os Tipos de Disjuntores Existem?

Para que serve o Disjuntor?

Os disjuntores são um sistema de segurança contra sobrecargas elétricas ou curtos-circuitos, que tem a função de cortar a passagem de corrente elétrica, caso a intensidade da mesma seja excedida. Quando ocorre uma sobrecorrente provocada por uma sobrecarga ou um curto-circuito, o disjuntor é desligado automaticamente.

Qual o Disjuntor para Chuveiro 220v?

Para chuveiro com a tensão nominal de 127V e 5500W de potência, deve ser adotado disjuntor de 50A e a seção do cabo deve ser 10mm². Para chuveiro com a tensão nominal de 220V e 5500W de potência, deve ser adotado disjuntor de 25A e a seção do cabo deve ser 4mm².

Qual o tipo de Disjuntor para Casa?

Disjuntor Unipolar: É indicado para circuitos com uma única fase. Ex: Circuitos de iluminação e tomadas em sistemas fase/neutro (127V ou 220V); Disjuntor Bipolar: É indicado para circuitos com duas fases. Ex: Circuitos para chuveiros e torneiras elétricas em sistemas Bifásicos Fase/Fase (220V);

Lembrando que não se seccionar o Neutro, ou  seja, passar o neutro pelo Disjuntor.

Como Dimensionar Disjuntor?

Os disjuntores DIN possuem uma resposta mais rápida e eficiente em comparação aos disjuntores NEMA e são mais comuns hoje em dia. O disjuntor NEMA é mais encontrado em instalações antigas. Embora ambos atendam às normas técnicas internacionais, o disjuntor DIN está mais adequado à norma brasileira.

Como botar um Disjuntor?

Conecte a fase na extremidade superior do Disjuntor e na extremidade Inferior, conecte o condutor que irá para carga (Lâmpada, Tomada e etc) ou circuito.

Qual curva de disjuntor usar para chuveiro?

Caso escolha um o disjuntor DIN para utilizar no chuveiro elétrico, deve ser usar um disjuntor com curva de disparo Tipo B.

Tipo de curva para carga resistivas.

Qual o Disjuntor Certo para Chuveiro?



Tensão Potência Disjuntor (A)
127V 2500 W 25
127V 3200 W 32
127V 4000 W 40
127V 4500 W 40



Qual a função do Disjuntor em um Circuito Elétrico?

Um disjuntor é um dispositivo eletromecânico, que funciona como um interruptor automático, destinado a proteger uma determinada instalação elétrica contra possíveis danos causados por curto-circuitos e sobrecargas elétricas.

O que é Disjuntor Trifásico?

O Disjuntor Trifásico é indicado para sistemas que operam com até três fases, o termo correto é Disjuntor Tripolar

Como fazer a ligação de um disjuntor bipolar?

Conecte as fases nas extremidades superiores do Disjuntor, como se trata de um Disjuntor Bipolar, o mesmo possuirá 2 pólos acima e 2 pólos abaixo.

Na extremidade Inferior, conecte o condutores que irá para carga (Chuveiro,Torneira Elétrica e etc) ou circuito.

Qual a potência do chuveiro para fio 4mm?

O condutor de 4mm² suportar uma corrente de até 28A.

Com base nesse dado, podemos ligar as seguintes configurações:

Potência               Tensão               Corrente

5500W                  220V                   25A

3000W                  127V                   24A

Qual disjuntor usar em uma casa com 2 chuveiros?

Tipicamente é utilizado disjuntor do tipo D no Padrão de entrada, onde o mesmo possui uma curva de disparo maior que os demais (Tipo B e Tipo C).

Para saber o valor da corrente (A), depende da tensão nominal da instalação e da potência total da residência.

Onde para obter esses valores, além realizar o levantamento de cargas, determinação da potência e corrente de cada circuito em seu QDC.

Você realizará o cálculo de demanda,onde com o valor da potência total da residência, você consultará no site da sua CIA de Energia (varia conforme região) e usará o fator de demanda para aquela potência.

Após usar o valor da potência em conjunto com o fator de demanda,  você obterá uma potência para dimensionar o Disjuntor Padrão da Instalação.

Conclusão

Embora o disjuntor seja um dispositivo muito conhecido e inclusive, com certeza usado na sua casa, você já havia se perguntado para que serve isso? Ou por que existem vários tipos de disjuntor? Como funciona isso?

Você pôde perceber que o disjuntor é muito importante na proteção de equipamentos elétricos e eletrodomésticos, mas muitas vezes, só entendemos essa importância quando   temos a vivência em nossas casas, por exemplo quando ligamos vários equipamentos ao mesmo tempo e o disjuntor desarma, ou quando ficamos muito tempo no chuveiro e o mesmo acontece.

Existe o dimensionamento correto do disjuntor, o tipo correto para cada aplicação. Por isso é tão importante conhecer os dispositivos elétricos e principalmente sempre se atentar para aplicar os conhecimentos da forma mais segura possível, evitando assim, possíveis acidentes elétricos.
