Você sabe realmente a importância de dimensionar corretamente um projeto de instalações elétricas residenciais? Além disso, já conhece os fundamentos de balanceamento de carga ou a relevância da simetria na distribuição dos circuitos?
Se você respondeu não para algumas dessas perguntas, então este conteúdo foi feito para você!
Por esse motivo, e com o intuito de te contextualizar melhor, venho desenvolvendo uma série de artigos e palestras com o objetivo de ajudar os leitores da Sala da Elétrica a entenderem de forma clara e prática como iniciar um projeto elétrico residencial com segurança e eficiência.
Tudo começou com este primeiro artigo, onde explico o passo a passo do cálculo de área e perímetro. Em seguida, no segundo artigo, abordei como a NBR5410 define a potência de iluminação, TUGs e TUEs.

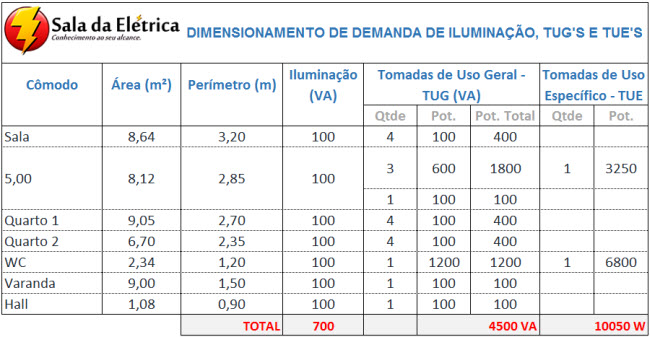

No terceiro artigo da série, colocamos esses conceitos em prática com base em uma planta baixa.
Projeto Elétrico na Prática
Apresentação utilizada na palestra
Divisão da Instalação – Separação por circuitos
Agora, vamos avançar para um ponto essencial: como a NBR5410 determina a divisão da instalação elétrica. Em outras palavras, como você deve prever a separação de circuitos ao projetar suas instalações elétricas.
Veja o que a norma diz:
9.5.3.1
Todo ponto que alimenta exclusivamente equipamento com corrente superior a 10 A deve ter circuito próprio.
9.5.3.2
Tomadas de cozinhas, copas, lavanderias e áreas similares devem ter circuitos específicos.
Conforme a NBR5410, ao definirmos os pontos de Tomadas de Uso Geral (TUGs), devemos respeitar os limites de potência conforme a tensão aplicada.
9.5.3.3
Em residências, é permitido o uso de circuitos comuns para iluminação e tomadas (exceto os ambientes descritos em 9.5.3.2), desde que:
a) Corrente do circuito não ultrapasse 16 A;
b) Pontos de iluminação não estejam todos em um só circuito comum;
c) Pontos de tomadas também não estejam todos em um único circuito comum.

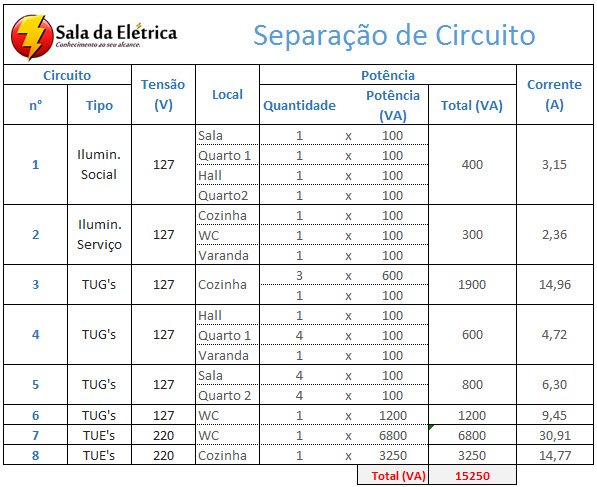

Caso ainda não tenha lido, recomendo visitar nosso terceiro artigo, onde estruturamos esta tabela:
Determinando os circuitos
Por isso, antes de iniciar o desenvolvimento do seu projeto elétrico, é fundamental prever a distribuição de carga entre as fases. Um sistema desbalanceado certamente trará problemas à sua instalação elétrica.
Segundo a NBR5410:
4.2.5.6
As cargas devem ser distribuídas entre as fases para obter o maior equilíbrio possível.
Com base nisso, veja como ficou a distribuição de carga no nosso exemplo:
| Fase 1 | Fase 2 | ||
| Circuito 1 | 400 VA | Circuito 4 | 600 VA |
| Circuito 2 | 300 VA | Circuito 5 | 800 VA |
| Circuito 3 | 1900 VA | Circuito 6 | 1200 VA |
| Circuito 7 | 3400 VA | Circuito 7 | 3400 VA |
| Circuito 8 | 1625 VA | Circuito 8 | 1625 VA |
| 7325 VA | 7625 VA |
Como resultado, tivemos uma **excelente distribuição**, com potências praticamente iguais entre as fases. Isso contribui para uma instalação segura e eficiente.
No próximo artigo, falaremos sobre a distribuição dos pontos na planta baixa e como concluir o diagrama unifilar da instalação elétrica.
