Dimensionamento Estrela Triângulo

Se você é um profissional ou estudante da área de eletricidade, com certeza já ouviu falar em partida estrela triângulo, essa é um dos modelos de partida indireta mais utilizados na aplicação de motores.

Comumente usado em testes para eletricistas, há quem diga que um bom eletricista é obrigado a conhecer muito bem a partida estrela triângulo.

Neste artigo, trataremos sobre o dimensionamento da partida estrela triângulo, abordando técnicas empregadas para realizar o dimensionamento do sistema de partida Estrela Triângulo, considerando todas as características técnicas e nominais dos componentes a serem empregados neste sistema.

Funcionamento da partida estrela triângulo

Antes de iniciarmos o dimensionamento é interessante que você tenha conhecimentos sobreo funcionamento da partida estrela triangulo.

Como é sabido, esse sistema é muito utilizado nas indústrias para acionamento de diversos tipos de cargas, e também, muito conhecido entre os eletricistas.

Para saber um pouco mais, para entender melhor sobre o funcionamento da partida estrela triângulo assista ao vídeo abaixo:






Dimensionamento partida estrela triângulo

Bom para dimensionar corretamente a partida estrela triângulo, é necessário realizar alguns cálculos, algumas análises.

Diferente da partida direta, a partida estrela triângulo será dimensionada tomando como referência as características individuais de cada componente do circuito separadamente, uma vez que a corrente que circula em cada componente do circuito é diferente uma da outra.

Contatores K1 e K2

Para melhor exemplificarmos nosso conteúdo, iremos adotar o exemplo do dimensionamento da partida estrela triângulo de um motor elétrico trifásico com os seguintes dados:

  • Motor: 7,5CV
  • Corrente nominal: IN = 20,2A
  • Fator de serviço: 1,15
  • Corrente de pico/corrente nominal: Ip/IN = 6,3
  • Tp = 5s

“Consideraremos que este motor trabalha em regime normal de manobra com rotor gaiola de esquilo e desligamento em regime, por fim, possui tempo de partida de 5 segundos.”

O primeiro passo é realizar o dimensionamento dos contatores K1 e K2 que serão idênticos, pois a corrente por eles conduzida será de mesma intensidade, lembrando que estes dois trabalharão juntos no segundo estágio do sistema de partida estrela triângulo, quando o sistema assumir o fechamento triângulo. Para começarmos o dimensionamento destes contatores iremos determinar a corrente do fechamento em triângulo, ou melhor, a “Corrente de Fase” que representa a corrente que circula em cada uma das bobinas do motor elétrico trifásico.

Para realizarmos o dimensionamento dos contatores K1 e K2 deveremos compreender que a corrente elétrica que circulará pelos contatos principais (contatos de potência) será de fundamental importância para definirmos o tipo e modelo de contator que será utilizado.

Tendo em vista que, nos casos dos contatores K1 e K2 a corrente que irá percorrer seus contatos será a corrente de fase, então podemos começar deduzindo a corrente de linha deste nosso sistema de partida, sendo assim temos:

IL = IN

Onde: IL – Corrente de linha em A

IN – Corrente nominal em A

“A corrente de linha, ou seja, a corrente disponível na fonte de alimentação será exatamente o valor nominal do motor elétrico, ou seja 20,2A”

Portanto teremos a corrente de linha igual a corrente nominal do motor elétrico escolhido:

I= IN

IL = 20,2A

Corrente de fase

Observando a corrente que circulará nos contatores K1 e K2 podemos notar que não é a mesma corrente nominal do motor em função da divisão ocasionada nos nós acima de K1.

Trata-se da “Corrente de Fase”. Devemos, portanto, determinar a corrente de fase que representa a corrente que circula nos contatores K1 e K2 no segundo estágio da partida estrela triângulo, veja a imagem abaixo:

I Δ = IL / √3

Onde: IL=Corrente de linha

I Δ = Corrente de Fase

1L / √3 = 0,58

Teremos então:

I Δ = 20,2 * 0,58
I Δ = 11,716 A

Determinando K1 e K2

Neste momento iremos determinar a corrente de emprego dos contatores K1 e K2 para que possamos escolher o melhor componente para a nossa aplicação (partida estrela triângulo), sendo que a corrente de emprego deverá ser 15% superior a corrente nominal sendo assim teremos a seguinte fórmula:

K1 = K2

Ie ≥ (IN / √3) * 1,15

Onde: Ie = Corrente nominal de emprego (o contator)

IN= I Δ

1,15 = Acréscimo de 15%

Então temos:

Ie ≥ (11,716) * 1,15
Ie ≥ 13,47A

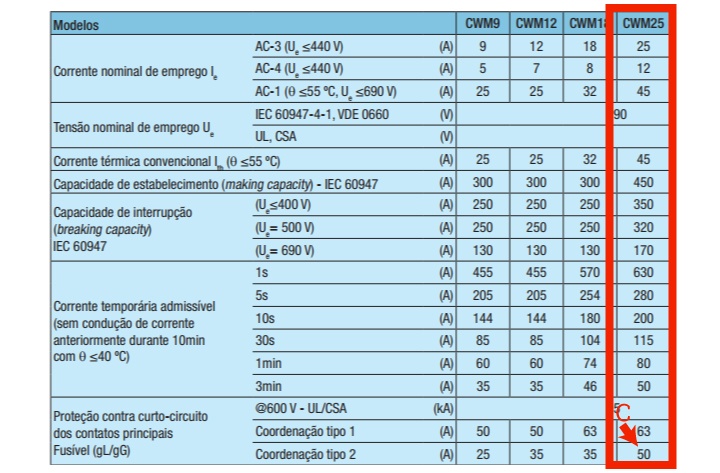

Conhecendo a corrente de emprego (Ie ), podemos definir o contator a ser utilizado. Observe que as características oferecidas no exemplo, definem a aplicação do motor em regime normal de manobra com rotor gaiola de esquilo e desligamento em regime, portanto, o contator a ser utilizado será da Classe AC3 como vemos na ilustração abaixo.

estrela triângulo estrela triângulo estrela triângulo

O contator escolhido foi o CWM25, que utilizado na classe AC3, conforme necessidade do exercício proposto, pode ser aplicado para potências nominais de até 7,5CV, conforme o item “B” acima (nossa necessidade é de 7,5CV).

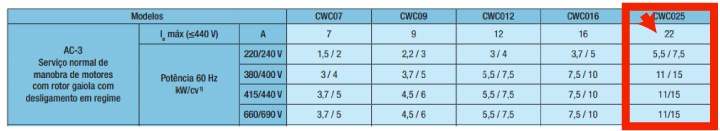

Este mesmo contator é aplicado a uma corrente de emprego máxima de 22A, conforme o item “A” na figura anterior, nosso cálculo determinou uma corrente mínima de emprego de 13,47A.

O item “C” será utilizado no dimensionamento dos fusíveis logo a seguir.

Dimensionamento do Relé de Sobrecarga

Dimensionamento do Relé de Sobrecarga

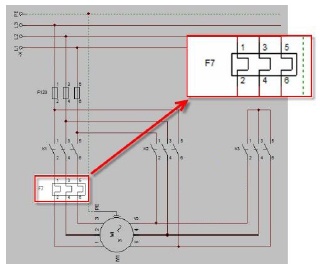

Observe que no sistema de partida estrela triângulo, a corrente que circula no Relé térmico NÃO será a corrente nominal do circuito, analisando o diagrama, é possível notar que esta corrente é a corrente de fase do circuito quando fechado em triângulo, portanto, ao dimensionar este dispositivo devemos considerar esta corrente parcial, senão teremos um relé térmico superdimensionado e sem função alguma no circuito.

Lembre-se que a corrente de fase, na verdade, representa a corrente elétrica que circula através de cada uma das bobinas do motor elétrico trifásico. Basta observar a imagem para notar que a corrente elétrica que circulará pelo relé térmico é, na verdade, uma parcela da corrente nominal (total), já que esta está sendo dividida nos nós existentes sobre o contator K1.

Sabendo disto podemos deduzir que a corrente deste dispositivo será determinada da seguinte maneira:

IF7 = IN / √3

Onde:

IF7 = Corrente nominal do relé térmico
IN = Corrente nominal

Sendo assim teremos uma necessidade de um relé térmico que suporte uma corrente de aproximadamente 11,6A como podemos observar abaixo:

IF7 = 20,2/ 3 ⇒ IF7 = 11,66A

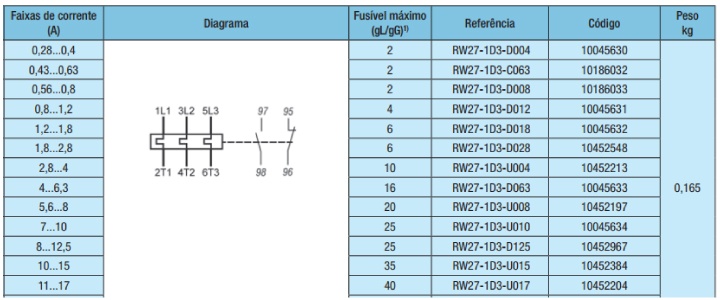

Conhecendo os relés térmicos, podemos afirmar que a escolha deste dispositivo, na grande maioria das vezes, está diretamente relacionada ao contator selecionado, por isso, em nosso dimensionamento foi determinado o relé de sobrecarga de modelo RW27, com faixa de ajuste entre 11 e 17 A.

Veja abaixo:

estrela triângulo

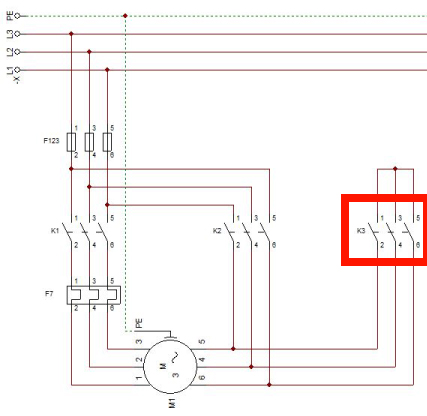

Determinando K3

destacando o k3

O contator K3, na partida estrela triângulo, somente será utilizado pelo sistema no momento da partida do motor, ou seja, no momento em que o circuito assumir o fechamento estrela, sendo assim, a corrente que circulará neste trecho do circuito será de 33% a corrente nominal.

Então o cálculo da corrente de K3 fica assim:

Ie ≥ (0,33 * In) * 1,15

Onde:

Ie – Corrente nominal de emprego do K3
0,33 – 33% da corrente nominal
1,15 – Acréscimo de 15%

Isto resultará em uma necessidade de um contator que suporte uma corrente de emprego de aproximadamente 7,6A como vemos abaixo:

IK3 ⇒ Ie ⇒ (0,33 * 20,2) * 1.15
Ie ⇒ (6,66) * 1,15
Ie ≥ 7,6A

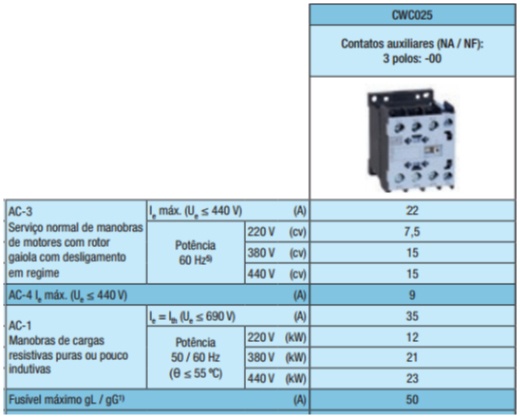

Em nossa escolha determinamos que o melhor contator será o CWC 025:

Contator K3

Dimensionamento de fusíveis de proteção

Os fusíveis no sistema de partida dos motores têm a função de proteger o circuito como um todo, isto inclui os cabos, contatores e é claro, o relé térmico.

Neste caso, o dimensionamento passa por uma análise de três condições, sendo que é necessário que se atenda o pior caso.

Dimensionamento de fusíveis de proteção

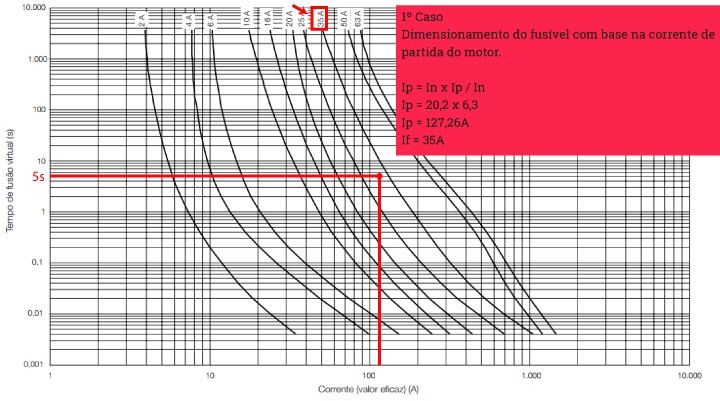

1º caso: Dimensionamento do fusível com base na corrente de partida do motor.

Ip = IN * Ip / IN Ip = 20,2* 6,3

Ip = 127,26A

Traçando os dados de Ip = 127,26A e Tp = 5s chegamos a mais próximo à curva de If = 35A.

2º caso: Comprovaremos que a corrente do fusível deverá possui como corrente nominal, no mínimo, 20% a mais que a corrente nominal do motor elétrico do nosso exemplo, então teremos:

If ≥ IN * 1,2 ≥ If = 20,2 * 1,2

If ≥ 24,2A

Onde:

If – corrente nominal do fusível
IN – corrente nominal

3º caso: Neste momento iremos verificar se o fusível realizará a proteção dos contatores K1 e K2:

If ≤ Ifmáx k1 e k2 * 1,2

If ≤ 50A

Da mesma maneira que realizamos no segundo caso, faremos agora a comparação para sabermos a situação da proteção do relé térmico:

If ≤ Ifmáx F7

If ≤ 40A

A escolha do fusível ideal:

“Com a análise realizada podemos considerar um fusível de 35A que atende as três situações anteriores, ou seja, 35 A é superior a 20% da In, maior que Ifmáx k1 e k2 e maior também que , por sua vez, é capaz de proteger os componentes da partida estrela triângulo e suporta a corrente nominal do motor elétrico trifásico.”

Conclusão

É evidente para todos nós que não necessariamente esta partida estará presente em todos os ambientes onde atuamos, no entanto, considero que é o sistema de partida de motores de indução trifásico mais importante e que precisa estar no “Know how” de todo profissional da área.

Conhecer simplesmente a partida de motor não é suficiente, você vai precisar “ser um iniciante qualificado”.

Quando digo Iniciante Qualificado não estou me referindo somente aos novos profissionais e sim a todos os profissionais que possuem a necessidade de dominar Comandos Elétricos.

“Esteja preparado para todas as situações, seja o melhor no que você faz e invista sempre em você mesmo”.

Por esta razão, não deixe de conhecer mais sobre o nosso curso de Comandos elétricos, onde abordamos os principais assuntos e tendências sobre comandos elétricos, além de aulas práticas.

Não perca esta oportunidade de aprimorar os seus conhecimentos.

Para saber mais acesse a página  aqui  e fique por dentro dos principais assuntos sobre comandos elétricos.

Compartilhe esse artigo sobre com seus amigos para que eles também possam entender melhor sobre o assunto.

Para saber um pouco mais sobre as curvas de disjuntores assista ao vídeo abaixo, onde você vai encontrar informações mais detalhadas sobre este componente.
