Certamente você já ouviu falar, já viu, já usou um contator tripolar, mas você sabe como ele funciona? Sabe para que ele serve?
Este dispositivo é comumente usado para acionamento de motores, porém, esta não é a única aplicação para este dispositivo.
Hoje em dia, você pode encontrar alguns possíveis substitutos para o contator. Os relés de contato sólido por exemplo, mas não tenha dúvidas de que o contator de potência estará sempre presente em seu dia a dia.
Neste vídeo falaremos dos contatores, para que assim você possa saber um pouco mais sobre o contator de potência, ou também conhecido como contator tripolar.
O termo tripolar é amplamente utilizado na área de eletrotécnica para designar dispositivos que operam em três polos ou três fases, como ocorre nos sistemas trifásicos de distribuição de energia elétrica. Quando dizemos que um equipamento é tripolar, significa que ele é capaz de controlar ou interromper simultaneamente três circuitos elétricos independentes — geralmente correspondentes às fases R, S e T de um sistema trifásico.
No caso dos contatores tripolares, essa característica permite que o dispositivo atue no comando de motores trifásicos e outras cargas de potência, assegurando o acionamento ou desligamento de todas as fases de forma sincronizada. Essa configuração garante maior eficiência, segurança e equilíbrio elétrico no sistema.

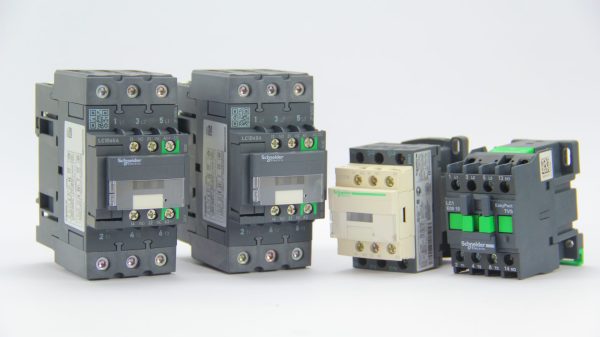

Se você está iniciando na área elétrica ou na automação industrial, é comum surgir a dúvida: pra que serve um contator? A resposta é simples e essencial para qualquer circuito de comando.
O contator é um dispositivo eletromecânico utilizado para ligar e desligar circuitos elétricos de forma remota e segura. Ele é amplamente aplicado no controle de motores, sistemas de iluminação, aquecedores e diversas cargas elétricas. Sua principal função é interromper ou estabelecer a passagem de corrente elétrica por meio de contatos que são acionados por uma bobina magnética.
Diferente de um interruptor manual, o contator permite acionamento automático através de botoeiras, temporizadores, relés térmicos ou controladores lógicos programáveis (CLPs), tornando-se fundamental em processos industriais e sistemas automatizados.
Além disso, os contatores podem ser monopolares, bipolares ou tripolares, dependendo da quantidade de fases que controlam. Nos sistemas trifásicos, por exemplo, é comum o uso do contator tripolar, que comanda simultaneamente as três fases do circuito.

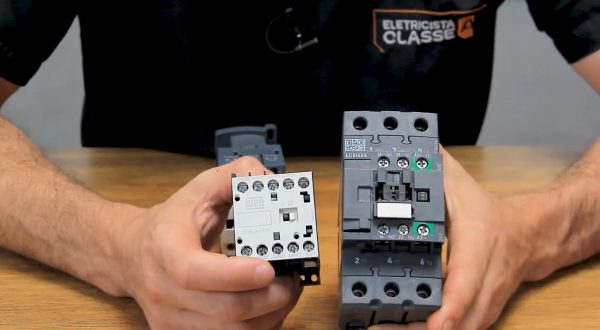

O Contator tripolar (ou de potência) é um dispositivo eletromecânico que permite, a partir de um circuito de comando, efetuar o controle de cargas num circuito de potência.
Essas cargas podem ser de qualquer tipo, de tensões diferentes do circuito de comando, e até conter múltiplas fases. O contator tripolar ou de potência é responsável por seccionar as 3 fases simultaneamente em um sistema trifásico. Permitindo assim, com que o contator de potência atue como um interruptor para o motor elétrico por exemplo.
Assim, é possível termos o controle da alimentação do contator, pelo simples fato do contator ser ligado ou desligado.Este tipo de dispositivo pode ser encontrado também para comando de banco de resistências, banco de capacitores, autotransformadores, sistemas de iluminação entre outros.
Como comentamos anteriormente, os contatores de potência poderão acionar diversos tipos de cargas elétricas, mas o que vai permitir esta flexibilidade será a categoria de emprego deste equipamento.
As categorias de emprego definida pela IEC-947-4, determinam os valores de correntes que o contator deve estabelecer ou interromper.
Elas dependem:
Você encontrará basicamente 4 categorias de empregos, são elas:
AC-1: Atende cargas que o fator de potência é de no mínimo 0,95, ou seja, normalmente cargas resistivas.
AC-2: Este tipo de contator poderá comandar partida, desligamentos, frenagem por contracorrente e partida por impulsos em motores de anéis coletores.
Um detalhe importante é que normalmente a corrente de partida destes sistemas são de aproximadamente 2,5 vezes a corrente nominal.
AC-3: Tem como aplicação principal a partida de motores com rotor gaiola e também, desligamento efetuado com o motor em regime.
A corrente de partida destes motores pode chegar de 5 a 7 vezes a corrente nominal.
AC-4: É sem dúvidas a mais robusta, que permite a manobra do contator a plena carga, comandos intermitentes e inversão.
Trata-se principalmente de acionamentos de motores do tipo gaiola ou anéis, como são os casos de motores aplicados em tornos, trefilas, ponte rolantes entre outros.

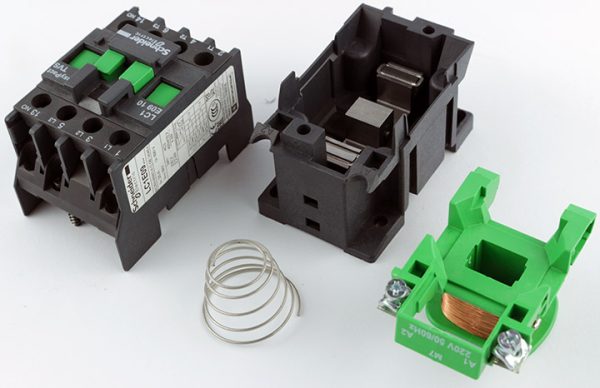

Os contatores tripolares são dispositivos eletromecânicos fundamentais em circuitos de potência e automação industrial. Para entender seu funcionamento, é essencial conhecer as principais partes do contator tripolar, que se dividem em três grandes conjuntos: parte superior, base inferior e bobina eletromagnética. A seguir, explicamos cada uma delas.

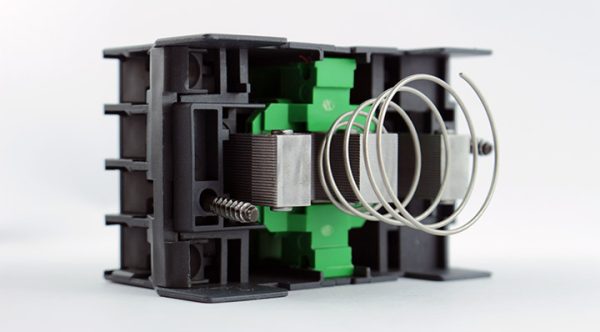

A parte superior abriga os principais elementos responsáveis pela comutação dos contatos. Nesta região, encontramos:
Semi núcleo superior: componente metálico que se conecta ao campo magnético gerado pela bobina.
Mecanismo móvel dos contatos: realiza o movimento de abertura e fechamento dos contatos.
Contatos fixos:
Contatos de potência: conduzem a corrente elétrica principal do circuito.
Contatos auxiliares: utilizados para sinalização e comandos de controle.

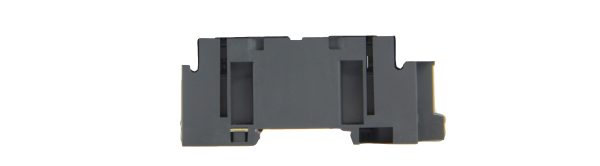

Conhecida como base ou parte inferior, é onde se encontra o outro semi núcleo, que complementa o campo magnético. Essa estrutura tem como função:
Servir de suporte para a bobina.
Ser magnetizada quando a bobina é energizada, atraindo o mecanismo móvel superior e fechando os contatos.

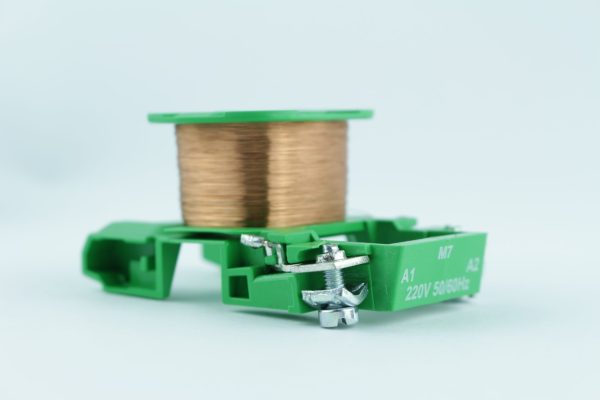

A bobina é o coração do contator. Localizada entre a base e a parte superior, ela é responsável por:
Criar um campo magnético quando energizada.
Transformar o contator em um eletroímã, unindo os semi núcleos e ativando os contatos móveis.
O contator de potência (ou tripolar), é um dispositivo dos mais usados em comandos elétricos. Por esta razão é importante que você conheça bem este dispositivo, e saiba como e onde utilizá-lo.
Quer aprender mais sobre o contator, aprender a aplicar suas funcionalidades e muitas outras coisas relacionadas a Comandos Elétricos?
Então não perca a oportunidade de conhecer nosso curso de Máquinas e Comandos Elétricos , eu tenho certeza que você vai aprender muito.
Deixe seu comentário e sugira novos conteúdos nos comentários
Espero que tenha gostado do vídeo e do artigo sobre O que é contator tripolar.
