Como usar CADe SIMU

Apresentação do CADe SIMU

Você entenderá sobre as principais características deste software e conhecerá a aplicação desta ferramenta no dia a dia do profissional da área elétrica tanto para a execução de pequenos projetos quanto para fins didáticos.

Obs: Se você ainda não tem o software faça o download clicando aqui.

Ao final você será capaz de:

  • Compreender as características do software CADe SIMU;
  • Identificar a estrutura do arquivo gerado pelo software;
  • Identificar o perfil de usuário que utiliza CADe SIMU.

Você irá conhecer as características deste software e poderá atribuir suas ferramentas em sua rotina do dia a dia. A partir de detalhes abordados trataremos sobre conceitos e funcionalidades importantes para um excelente desempenho do software. Então, vamos começar.

Software Eletrotécnico CADe SIMU

O CADe SIMU é um software de aplicação profissional voltado a área elétrica, mais especificamente “Comandos Elétricos”. Com ele é possível realizar montagem de diagramas de potência e comando de uma forma fácil, interativa e rápida.

Algumas ferramentas presentes possibilitam simular o funcionamento dos projetos construídos.

Em sua biblioteca, este software possui uma grande quantidade das mais utilizadas simbologias que permitem criar os mais diversos tipos de circuitos em corrente alternada (CA) e corrente contínua (CC).

O uso deste software será de grande valia para estudantes da área elétrica e para elaboração de atividades por parte de professores da área de elétrica, física, automação entre outros.

Excelente software para aplicação didática e profissional.






Estrutura do Arquivo e Extensão

Todo software produz um arquivo com uma respectiva extensão que representa, normalmente, a identidade do software que o criou.

Isso não poderia ser diferente no CADe SIMU e quando um projeto desenvolvido é salvo, automaticamente irá gerar um arquivo digital que representa o diagrama construído.

Este arquivo receberá uma extensão própria o .cad como pode ser observado em amarelo na imagem.

O Menu Opções do CADe SIMU

No Menu Opções, buscaremos compreender a finalidade dos recursos apresentado no CADe SIMU em seu menu de opções.

Começaremos então refletindo:

  • Qual importância em conhecer as opções para o desenvolvimento de diagramas?
  • Como estas alterações pode interferir no software CADe SIMU?

Menu de Opções

O CADe SIMU conta com 6 menus de opções que atribui ações e define características importantes para seu funcionamento, são eles:

  • Arquivo
  • Editar
  • Desenhar
  • Modo
  • Ver (Zoom)
  • Barras (Ferramentas)
  • Janela

Veremos agora cada um dos menus mencionados acima:

Menu de opções Arquivo

Como de costume, este menu tem a função de abrir, salvar, imprimir, visualizar a impressão dos projetos, entre outros.

Sabe-se das limitações do software CADe SIMU, no entanto, esta ferramenta possui diversas opções bastante úteis e fáceis de usar, abordaremos as principais destas funções.

Uma opção bastante importante deste menu é a configuração que é abordada na íntegra logo abaixo.

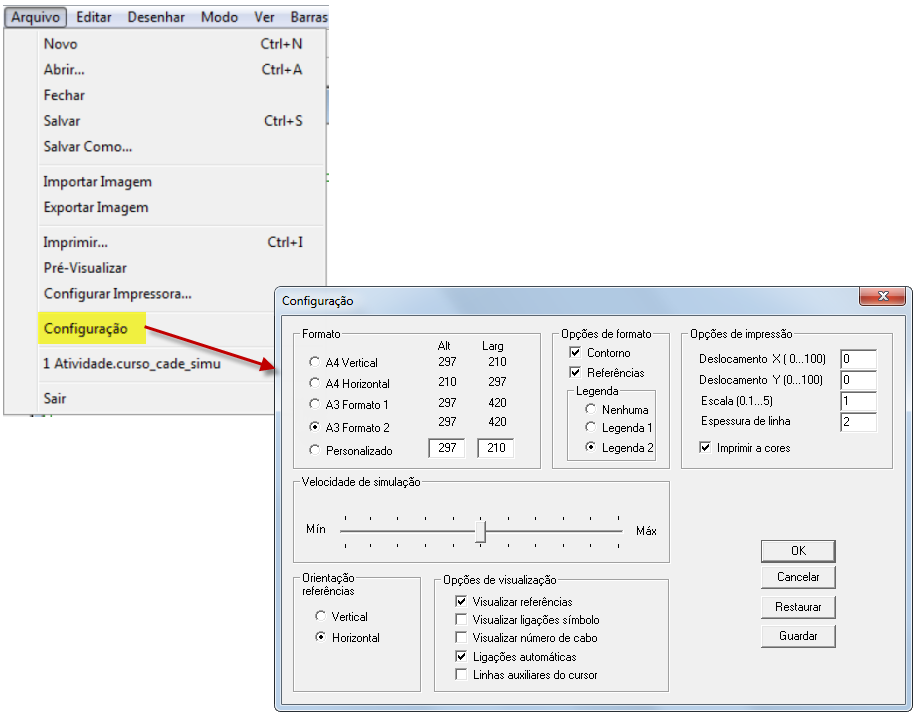

Menu de Opções Arquivo – Opção Configuração

No submenu configuração será possível realizar a formatação de página, opções de impressão, velocidade de  simulação dos projetos construídos, orientação das referências e opções de visualização das TAG’s utilizadas no projeto.

Campo Formato

No campo Formato podemos definir as dimensões da página do projeto, existem 4 dimensões predefinidas e mais uma opção personalizada, observe:

  • A4 vertical – Ao selecionar esta opção podemos observar a área de criação do projeto assume a forma vertical nas dimensões de uma folha padrão A4. Observe:
  • A4 horizontal – Selecionando esta opção observamos que a área de criação do projeto assume a forma horizontal nas dimensões de uma folha padrão A4. Observe:
  • A3 formato 1 – Esta opção proporciona à área de criação do projeto as dimensões de uma folha padrão A3 na horizontal preenchendo toda a dimensão da folha. Observe:
  • A3 formato 2 – Ao selecionar esta opção, teremos novamente a área de projeto assumindo as dimensões de uma folha padrão A3 na horizontal, porém, considerando um recuo à esquerda. Observe:
  • Personalizado – Este modo permite que seja definida uma dimensão específica para a área do projeto, basta que seja digitado nos campos altura (Alt) e largura (Larg) as medidas pretendidas em mm.

Campo Opções de Formato

Este campo permite ajustar a visualização das margens do projeto e o layout da legenda a ser utilizada, vejamos:

  • A opção contorno define se irá ou não ser exibida as margens que limitam a área do projeto, observe:
  • A opção referência permite exibir e ocultar a visualização das “referencias cruzadas” existente ao longo das margens que estão ao redor da área do projeto, observe:
  • Na opção legenda é possível escolher até dois formatos de legendas: o formato “Legenda 1” normalmente é utilizado em folhas de maiores dimensões como a folha A3, já o formato “Legenda 2” temos uma legenda normalmente utilizada em folhas como a A4.

Campo Opções de Impressão

No campo opções de impressão temos os recursos para definir uma melhor impressão de nosso projeto, veremos aqui escala do documento a ser impresso, espessura da linha, deslocamento na impressão entre outros. Este campo apresenta as seguintes opções:

  • A opção Deslocamento X permite que o usuário realize o deslocamento da impressão a direita da folha.
  • A opção Deslocamento Y possibilita que esta manipulação seja realizada para baixo, veja o exemplo a seguir.
  • Na opção Escala podemos aumentar ou diminuir diagrama a ser impresso, sendo que esta variação pode variar de 0,1 a 5, onde 0,1 representa 10% da dimensão original do projeto e 5 expressa 500% desta mesma dimensão, veja o exemplo.
  • A opção Espessura da linha oferece ao usuário a opção de aumentar ou diminuir a espessura das linhas de desenhos do projeto e legenda e pode variar somente entre 1 e 5, sendo 1 a linha mais fina e 5 a linha mais grossa.
  • Imprimir em cores é a opção que define se a impressão será colorida ou em preto e branco.

Campo Velocidade de Simulação

Este campo permite que seja definida a velocidade de simulação do projeto elétrico criado permitindo acompanhar com melhor eficiência o funcionamento do mesmo.

Observe que ao posicionando o cursor ao centro da seleção temos um tempo próximo do real, podemos aumentar o tempo de execução da simulação movimentando a barra à direita e diminuir este tempo posicionando a barra a esquerda.

Campo Orientação Referências

Esta disponível neste campo a opção de orientar na vertical ou horizontal as referências atribuídas aos componentes (contatos, bobinas, etc…), é de costume nomear estas referências de TAG’s, observe a reação do software ao manipularmos esta opção.

Campo Opções de Visualização

Com as opções encontradas no campo opções de visualizações será possível ajustar a área de desenho a fim de visualizar ou não campos e ferramentas auxiliam os usuários em determinados momentos, podemos encontrar as seguintes opções neste campo:

  • Visualizar referência: nesta opção é possível definir a exibição das referências existentes nos contatos, bobinas entre outros… Normalmente estas referências definem as numerações padrão de contato aberto (ex. 13 e 14) ou mesmo bobinas (tradicionalmente A1 e A2).

Obs: Normalmente quando se trabalha somente com endereçamento de cabos estes campos são expressos nas TAG’s como podemos observar no exemplo.

  • Visualiza Ligações Símbolo: Quando habilitado, esta opção proporciona a visualização dos pontos de conexão dos símbolos utilizados no projeto.
  • Visualizar Número de Cabos: Em grande maioria dos casos o projeto elétrico utiliza a identificação dos condutores para realizar a montagem física do projeto, esta opção numera automaticamente os condutores do projeto construído no CADe SIMU, veja o exemplo:
  • Ligações Automáticas: No momento de criação do projeto, se faz necessário a inserção de pontos de “emendas” nas conexões dos cabos para que o CADe SIMU entenda que existe uma conexão, habilitando esta opção a emenda é adicionada automaticamente ao realizar as conexões, caso contrário deverá ser adicionado manualmente através da barra de ferramenta que veremos mais abaixo.
  • Linhas Auxiliares do Cursor: A organização dos contatos e bobinas que adicionamos no projeto é imprescindível para a leitura, principalmente quando o diagrama é extenso, esta opção adiciona duas linhas auxiliares que ajudam no posicionamento dos símbolos no momento de criação do projeto.

Botões de Controle

  • Botão OK: Aceita as alterações realizadas e sai da tela “configuração”, porém, ao ser finalizado o software CADe SIMU, estas alterações serão perdidas.
  • Botão Cancelar: Ignora as alterações realizadas e sai da tela “Configuração”
  • Botão Restaurar: Este botão retorna as configurações default do software
  • Botão Guardar: Salva as alterações realizadas de modo que, mesmo que finalizado o software CADe_SIMU as alterações serão guardadas.

Menu de Opções Editar

Este recurso possibilita copiar, colar, desfazer e refazer ações em execução entre outros.

Menu de Opções Desenhar

Este menu possibilita a inserção de símbolos geométricos e linhas dentro de nossos projetos, estes farão parte de nosso projeto, mas não interagem eletricamente, observe que trata-se das ferramentas que encontram-se no menu vertical posicionado ao lado esquerdo da área de desenho.

Menu de Opções Modo

Neste menu encontraremos as opções existentes para processar a simulação do diagrama elétrico construído no CADe SIMU.

Menu de Opções Ver (Zoom)

Este menu compõe todos os tipos de zoom existentes no CADe SIMU e também é utilizado para definir a visualização da grade existente no palco do CADe SIMU.

Menu de Opções Barras

Com este recurso é possível habilitar ou desabilitar as barras de ferramentas do CADe SIMU.

 Menu de Opções Janelas

Aqui é possível abrir, organizar as janelas de projetos que estejam em execução simultaneamente.

Barra Ferramentas

Conhecendo a Barra de Ferramentas do software eletrotécnico CADe SIMU você será capaz de:

  • Reconhecer as ferramentas de componentes para criação de projetos no CADe SIMU
  • Assimilar funções e detalhes de funcionamento das principais ferramentas.

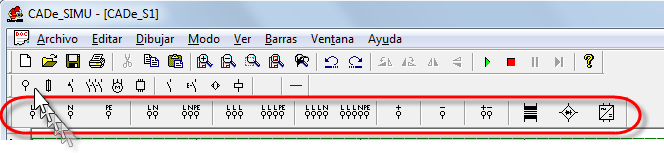

Barra de Ferramentas – Alimentação

A Barra de Ferramentas “Alimentação” possui uma completa biblioteca com diversas opções de alimentação, aqui encontraremos as seguintes opções:

Alimentação em corrente alternada monofásico, trifásico com fase e neutro e terra
Corrente Contínua (CC) com positivo e negativo
Dispositivos de comandos como transformadores e pontes retificadoras

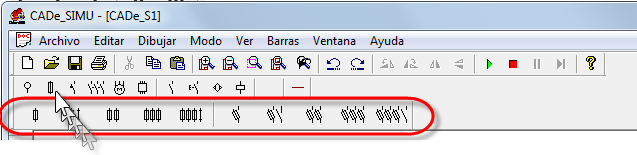

Barra de Ferramentas – Fusíveis  e Seccionadoras

Fusíveis Monofásicos
Fusíveis Trifásicos
Seccionadoras a base de fusíveis monofásicas
Seccionadoras a base de fusíveis trifásicas

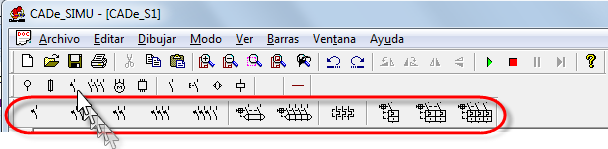

Barra de Ferramentas – Disjuntores

Disjuntor térmico monofásico e trifásico
Disjuntor magnético monofásico e trifásico
Relé termomagnético, chamando de relé térmico
Disjuntor termomagnético, chamando disjuntor motor

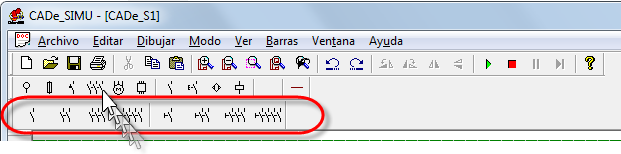

Barra de Ferramentas – Contatores e Interruptores

A barra de ferramentas contatores/interruptores será aplicada quando se faz necessário adicionar os contatos de potência ou auxiliar dos contatores ou mesmo adicionar os contatos de um interruptor ao circuito.

Para fazer o download do CADe SIMU, clique aqui.

Contatos do contator

Contatos do interruptor

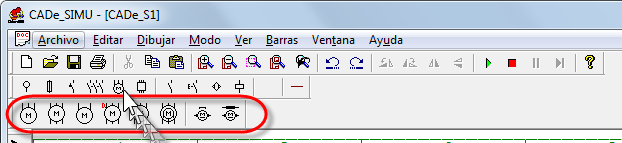

Barra de Ferramentas – Motores Elétricos

Esta barra disponibiliza diversos tipos de motores elétricos encontrados em diferentes aplicações e circuitos elétricos, seja em circuitos monofásico, circuitos trifásicos ou até mesmo em montagens cuja alimentação baseia-se em corrente contínua, a seguir temos os tipos de motores oferecidos pelo CADe SIMU:

Motor Trifásico de 3 ou 6 pontas e Motor de Rotor Bobinado
Motor Dahlander e Motor de duas Velocidades
Motor Monofásico
Motor de Corrente continua

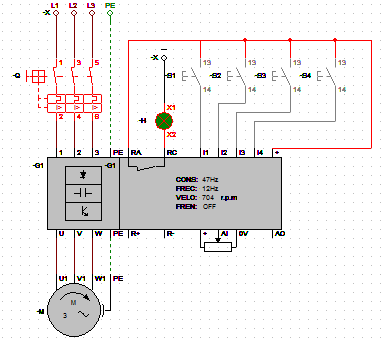

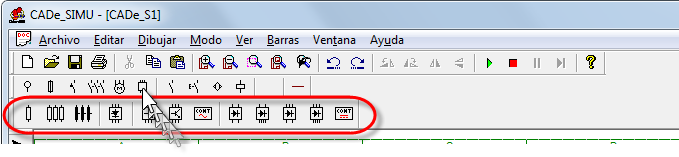

Barra de Ferramentas – Acessórios de Partida

Nesta barra de ferramentas encontram-se diversos acessórios que auxiliam em partidas de motores, na maioria das vezes estes auxiliaram no desempenho do motor elétrico trifásico realizando a redução da corrente de partida e em outros casos o controle da velocidade.

Veja abaixo quais recursos possuímos:

Reostatos de partida e Autotransformador
Soft Starter
Inversores de frequência (CA)
Conversores (CC)

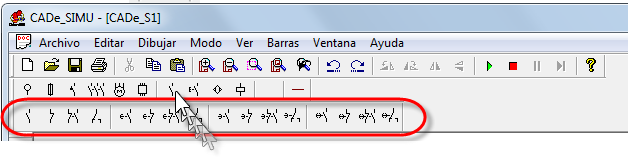

Barra de Ferramentas – Contatos

A barra de Contatos, apresenta a nós, os diversos tipos de contatos disponíveis para todos os dispositivos da biblioteca existente no CADe SIMU. A seguir veremos estes contatos:

Contatos NA (NO), NF (NC) e Reversível
Contato de temporizador NA, NF e Reversível na energização
Contato de temporizador NA, NF e Reversível na desenergização
Contato de temporizador NA, NF e Reversível na energização e desenergização

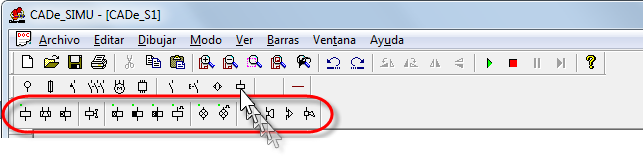

Barra de Ferramentas – Bobinas e Sinalizadores

Através desta barra de ferramentas temos a possibilidade de selecionar os diversos tipos de bobinas existentes para aplicação nos circuitos de comandos elétricos. Como podemos observar, nesta barra temos a opção de diversas bobinas de relé, contatores, sinaleiros luminosos e sinalizadores sonoros.

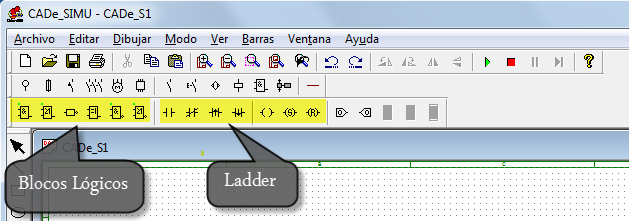

Barra de Ferramentas – Lógica de Contatos (Ladder)

Através desta barra de ferramentas é possível prever a programação de um CLP. Podendo utilizar a linguagem Ladder ou blocos lógicos.
