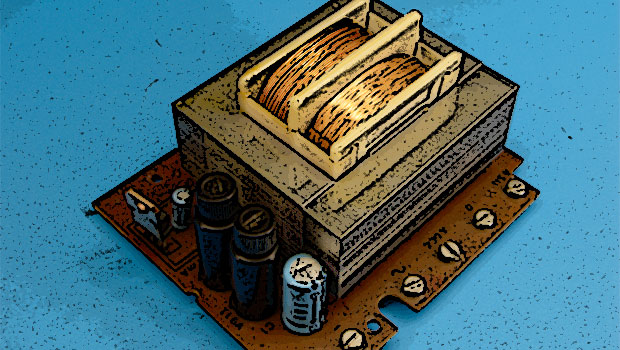

Transformador monofásico – como montar!

Você ja se perguntou como são construídos os transformadores monofásicos?  Bom! Neste artigo iremos tentar abordar esta ideia, isso mesmo, vamos ver passo a passo como construir um transformador monofásico.Antes de iniciarmos recomendo que leia nosso artigo sobre as características de um transformador monofásico:Click Aqui para ver o artigo. Porque se vamos construir um transformador devemos primeiramente entender o que é e como funciona esta máquina elétrica que está presente em diversos equipamentos do nosso dia a dia.

Princípios básicos

Primeiramente devemos especificar quais as características de nosso transformador, sabemos que as especificações de um transformador esta relacionado a tensão e potência do mesmo, sendo assim devemos responder três perguntas básicas, são elas:

1. 1. Qual a tensão de alimentação que o transformador irá receber em seu enrolamento primário?
   2. Qual a tensão que será fornecida pelo transformador em seu enrolamento secundário?
   3. Qual a potência máxima dissipada pelo transformador?

A partir da identificação destes pontos começamos a estruturar o projeto. Usaremos como exemplo então a seguinte necessidade:

• • Tensão do enrolamento primário: 127V
  • Tensão do enrolamento secundário: 24V
  • Potência máxima dissipada: 250VA

 Dimensionamento do transformador monofásico

Com o auxilio do software “Dimensionamento de Transformador” obtemos as dimensões do núcleo e dimensões dos condutores a serem utilizados na construção de nosso transformador monofásico.

Assista a vídeo aula para saber como utilizar o software:

Faça o download deste software

Material necessário para a montagem:

1. fio magnético esmaltado

   Este tipo de fio é aplicado em enrolamento de motor, bobinamento de transformador monofásico,  trifásicos entre outros. Possui um revestimento de verniz que garante a isolação do condutor e a capacidade de suportar temperaturas elevadas cerca de 200°C (A Temperatura suportada varia em função do tipo: HS – Camada Simples ou HD – Dupla Camada), possui capacidade de resistir a umidade e proporciona ao condutor resistência a produtos abrasivos, características dielétricas e choque térmico. Este tipo de condutor pode se apresentar em formato redondo, quadrado ou retangular para diferentes aplicações e potências.

2. Lâmina de ferro silício para o núcleo

   Construído de material ferromagnético, o núcleo do transformador monofásico  é construído por lâminas/chapas de ferro silício. Cada uma das lâminas são isoladas com uma espécie de verniz, este verniz vai evitar o contato elétrico entre as placas prevenindo o transformador de  perdas por Histerese e Foucault. Diferentes modelos de núcleos podem ser encontrados, em nosso exemplo trabalharemos com o núcleo do tipo E+I que tradicionalmente é o mais utilizado em transformadores monofásicos de baixa potência.

3. Papel isolante parafinado

   Como sabemos o transformador (transformador monofásico)  no mínimo, possuirá dois enrolamentos, o primário e o secundário, podendo ainda existir transformadores com múltiplos enrolamentos secundários para diferentes tensões de saída. É fato que estes enrolamentos distintos não poderão, de forma alguma, entrar em contato elétrico uns com os outros (mais precisamente: curto-circuito), para evitar isto fazemos uso de um papel especial que realiza a isolação das bobinas, este papel é o papel parafinado. Este papel recebe um banho de parafina para auxiliar na eliminação da umidade causadora de baixa isolação do transformador.

4. Termocontrátil

   É muito importante garantir uma excelente isolação nos terminais que serão disponibilizados no transformador, uma boa maneira de realizar a isolação é fazer uso do termocontrátil nestas conexões. Todas as conexões ente o fio magnético esmaltado e os cabos que serão os terminais dos enrolamentos devem, sem exceção, ser devidamente soldados para um melhor desempenho, ou seja, com os terminais soldados teremos uma melhor resistência mecânica e também a eliminação do aquecimento por mal contato. Além de garantir o isolamento ideal para o transformador, o termocontrátil dará a seu transformador um excelente acabamento agregando um valor estético perfeito.

Montagem do transformador monofasico

Depois de obter as características técnicas de dimensões do fio esmaltado e núcleo para atender as tensões de trabalho e a potência nominal de nosso transformador, bem como conhecer cada um dos materiais a ser utilizados, iremos para a montagem do transformador monofásico, assista o vídeo abaixo e veja como deverá ser realizada a montagem prática:
