Que tal um Desafio ? Sabemos que no mundo da eletroeletrônica temos vários momentos em que temos que aplicar os conceitos que conquistamos nos cursos e treinamentos que fazemos para a qualificação profissional e muitas vezes, independente da área que atuamos, a solução de determinados desafios se assemelham, por exemplo na eletrônica digital e em comandos elétricos. A lógica de acionamento de em comandos elétricos pode ser muitas vezes parecida com a lógica de funcionamento de circuitos eletrônicos de portas lógicas digitais. Hoje, através deste artigo iremos apresentar a você um desafio que representa e bem esta interação entre as áreas profissionais Comando Elétricos e Eletrônica Digital. Será que você está inteirado nestas duas áreas? Bom! vamos abordar neste artigo os conceitos necessários sobre ambas as áreas para ajudar você na resolução deste “Simples Desafio”. Sugerimos que você veja os outros desafios da sala da Elétrica, clique aqui. Em poucas palavras, este desafio têm como intuito auxiliar você a relembrar os conceitos de comandos elétricos ou mesmo para ajudar no seu desempenho no curso que está cursando.
ENTENDA O DESAFIO
Este desafio recebe o nome “Comandos vs Digital” por permitir que o desenvolvimento do diagrama de comando seja baseado em um esquema de lógica digital, mas antes de pedirmos que você tente construir o diagrama vamos entender e esboçar os conceitos básicos de lógica digital e portas lógicas. Quando o assunto é lógica digital a primeira coisa que surge em nossas mentes são os bits zero (0) e um (1).
Portas Lógicas
Resumindo, as portas lógicas definem as lógicas de funcionamento dos circuitos eletrônicos. para entender nosso desafio podemos classificar as portas lógicas utilizadas em três tipos:
- Porta “AND” ou Porta “E”;
- Porta “OR” ou Porta “OU”
- Porta “NOT” ou Porta “Inversora”.
Porta lógica tipo AND

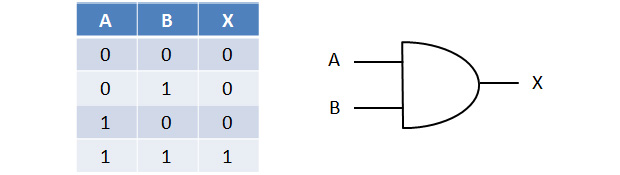

A porta lógica do tipo AND define a condição de dependência de um determinado circuito ou componente, ou seja, se esta porta possui (como em nosso exemplo) duas entradas, a condição que satisfaz a saída será quando houver nas duas entradas a situação de acionamento, ou seja, nível lógico 1, observe a tabela verdade abaixo que deixa bem claro que a saída “X” somente estará acionada quando as entradas “A” e “B” estiverem com nível lógico 1:
Porta Lógica tipo OU

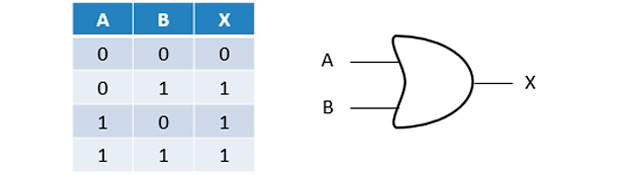

A porta lógica tipo OU oferece ao circuito a condição de acionamento alternativo, ou seja, tendo esta porta duas entradas (A e B) a saída “X” irá ser acionada sempre que uma das duas, ou as duas portas, possuírem nível lógico 1, observe que na tabela verdade abaixo temos exatamente essa situação:
Porta lógica tipo NOT

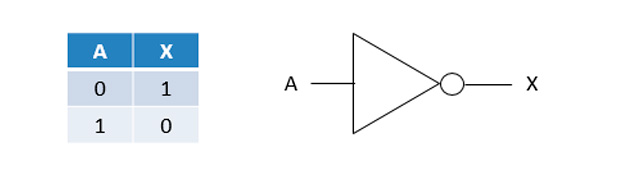

Esta porta lógica, também chamada de porta inversora, tem a função de inverter a lógica inserida na entrada, logo, teremos que para uma entrada em nível lógico “0” teremos na saída o nível lógico “1” e caso a entrada seja no nível lógico “1” a saída possuirá por sua vez o nível lógico “0”. Observe a tabela verdade abaixo:
OBJETIVO DO DESAFIO

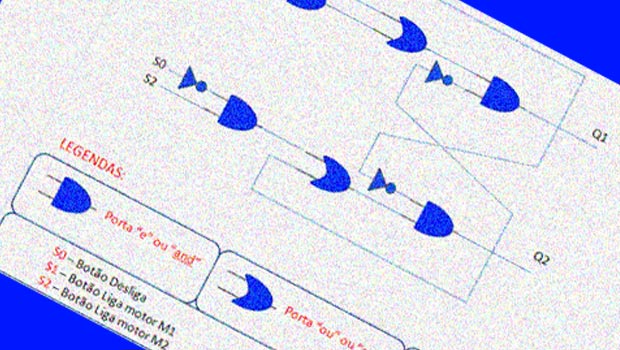

Iremos converter a lógica digital abaixo em comandos elétricos. Analisando este diagrama de lógica digital temos expresso uma condição de acionamento de duas saídas Q1 e Q2 que representam o acionamento de dois motores com base nas entradas S1, S2 e S0, veja o descritivo baixo:
- A saída Q1 será responsável pelo acionamento do motor 1
- A saída Q2 acionará por sua vez o motor 2
- As duas entradas S0 representa um único sinal de uma botoeira de emergência
- A entrada S1 representa a botoeira de acionamento do motor 1
- A entrada S2 irá ser responsável pelo acionamento do motor 2
Nós da Sala da Elétrica propomos a você o DESAFIO de interpretar a lógica digital abaixo e transformá-la em um comando elétrico, tome todos os conhecimentos necessários para que você possa conseguir vencer este exercício (todas informações necessária estão neste artigo).
VEJA O DIAGRAMA
MANDE-NOS POR EMAIL
Solucione o desafio e mande-nos um e-mail com o arquivo em CADe SIMU para que possamos analisar. Envie para suporte@saladaeletrica.com.br
Estamos aguardando sua resolução. Até a próxima
RESOLUÇÃO
Quer saber se conseguiu “decifrar” este desafio? Visualize aqui neste link a RESOLUÇÃO deste desafio que publicamos aqui na Sala da Elétrica. Deixe seu comentário para sabermos se você conseguiu ou coloque sua dúvida..
